52 アスファルト・シート防水 ねじ込式 融雪型ステンレスルーフドレン
|
|
|
|
|
|
| ◆ 特徴 ◆ |
- 防水対応： アスファルト・シート防水対応です。
- 屋上用の融雪型ルーフドレインになります。
|
| |
|
|
|
|
| ■製品情報 |
- 品番(5)のボルト（40L）で対応可能な防水層厚さは15mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
- 本製品は地熱を利用してドレン周りの雪を解かすことにより凍結を防ぎ、建物を漏水事故からまもる仕様になっております。別途排水管の先端から地熱を取り出す工事と配管への保温材巻きつけ工事が必要になります。
- dネジ部は管用テーパねじを施しています。
|
|
|
 |
|
■ルーフドレンの形式説明
|
ルーフドレン |
|
SCRAG-Y |
|
50 |
|
H=100 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
スラブ厚 |
|
|
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
SCS13 |
酸洗い |
| 2 |
防水層押え |
1 |
| 3 |
ストレーナ |
1 |
| 4 |
融雪カバー |
1 |
SUS304 |
ヘアーライン |
| 5 |
ボルト・ナット |
2（3）※ |
M8 |
| 6 |
止めビス |
2 |
M6x12L |
| 7 |
六角ボルト |
3 |
M8x16L |
| 8 |
スリーブ |
1 |
塩ビ管※ |
- |
| 9 |
トラス小ねじ |
1 |
SUS304 |
M8x20L |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
※呼ビ径50･65･75のボルトは2個、100･125･150は3個
|
|
|
|
|
● 寸法表 mm ●
| 呼び径 |
ネジ径ｄ |
本体 |
防水層押え |
ストレーナ |
融雪カバー |
スリーブL
（壁厚100の場合） |
| A |
H |
B |
C1 |
h1 |
a |
h2 |
使用材料 |
L |
| 50 |
RC2(59.6) |
170 |
70～ |
150 |
98 |
76.5 |
185 |
73 |
VU65 |
75 |
| 65 |
RC2½(75.2) |
190 |
70～ |
170 |
116 |
91.5 |
185 |
90 |
VU100 |
| 75 |
RC3(87.9) |
200 |
70～ |
180 |
128 |
106.5 |
185 |
107 |
VU100 |
| 100 |
RC4(113.0) |
230 |
70～ |
210 |
160 |
111.5 |
185 |
107 |
VU125 |
| 125 |
RC5(138.4) |
260 |
70～ |
240 |
190 |
132.0 |
260 |
130 |
VU150 |
| 150 |
RC6(163.8) |
310 |
70～ |
280 |
228 |
150.0 |
260 |
150 |
VU200 |
|
|
|
|
|
● 価格表 ● |
|
| SCRAG-Y |
| 税込価格 |
| 呼び径 |
Ｈ寸法 スラブ厚200㎜まで |
Ｈ寸法 スラブ厚201～500㎜まで |
| 50 |
¥31,540 |
¥31,850 |
| 65 |
¥37,950 |
¥38,250 |
| 75 |
¥39,720 |
¥40,020 |
| 100 |
¥44,530 |
¥44,840 |
| 125 |
¥66,370 |
¥66,680 |
| 150 |
¥81,130 |
¥81,440 |
|
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
呼樋のページへ |
|
|
|
|
|
| ◆ 特徴 ◆ |
- 防水対応： アスファルト・シート防水対応です。
- 屋上用の融雪型ルーフドレインになります。
|
| |
|
|
|
|
| ■製品情報 |
- 品番(5)のボルト（50L）で対応可能な防水層厚さは10mmまでです。それ以上の防水層厚さの場合は別途ご相談ください。
- 本製品は地熱を利用してドレン周りの雪を解かすことにより凍結を防ぎ、建物を漏水事故からまもる仕様になっております。別途排水管の先端から地熱を取り出す工事と配管への保温材巻きつけ工事が必要になります。
- dネジ部は管用テーパねじを施しています。
|
|
|
 |
|
■ルーフドレンの形式説明
|

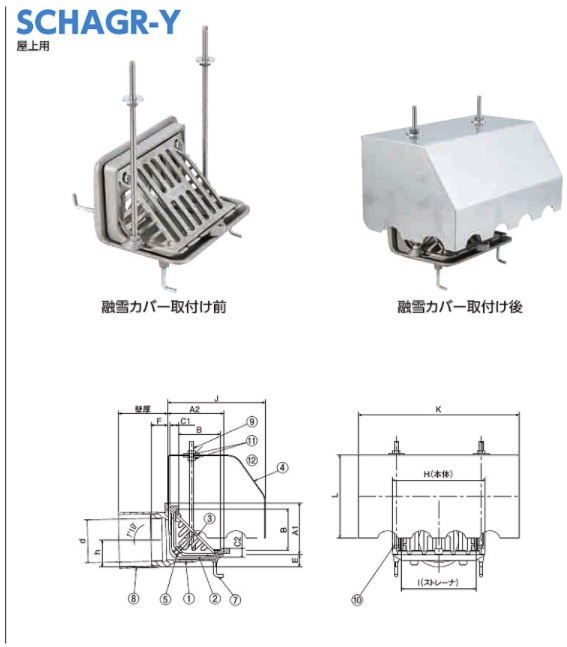

ルーフドレン |
|
SCHAGR-Y |
|
75 |
|
H=100 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
スラブ厚 |
|
|
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
SCS13 |
酸洗い |
| 2 |
防水層押え |
1 |
| 3 |
ストレーナ |
1 |
| 4 |
融雪カバー |
1 |
SUS304 |
- |
| 5 |
ボルト・ナット |
2 |
M8 |
| 6 |
止めビス |
2 |
M6x12L |
| 7 |
アンカー |
4 |
SWRM |
M8x16L |
| 8 |
スリーブ |
1 |
塩ビ |
- |
| 9 |
融雪スタッドボルト |
2 |
SUS304 |
M8 |
| 1 |
スタット固定ナット |
2 |
M8 |
| 1 |
ナット |
4 |
M8 |
| 1 |
木用座金 |
4 |
- |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
|
|
|
|
|
● 寸法表 mm ●
| 呼び径 |
ネジ径ｄ |
本体 |
防水層押え |
ストレーナ |
融雪カバー |
スリーブL
（壁厚100の場合） |
| A1 |
A2
| E |
F |
H |
h |
C1 |
C2 |
B |
I |
J |
K |
L |
使用材料 |
L |
| 75 |
RC3(87.9) |
107 |
116 |
25 |
35 |
190 |
55 |
15 |
20 |
85 |
155 |
180 |
300 |
145 |
VU100 |
75 |
| 100 |
RC4(113.0) |
122 |
132 |
29 |
40 |
206 |
67 |
15 |
20 |
100 |
172 |
200 |
330 |
170 |
VU125 |
|
|
|
|
|
● 価格表 ● |
|
| SCHAGR-Y |
| 税込価格 |
| 呼び径 |
Ｈ寸法 スラブ厚200㎜まで |
Ｈ寸法 スラブ厚201～500㎜まで |
| 75 |
¥53,870 |
¥54,170 |
| 100 |
¥62,220 |
¥62,530 |
|
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
呼樋のページへ |
|
|
|
