- 鋼製下地断熱屋根用 横引きドレン
|
- 鋼製下地断熱屋根用 横引きドレンの情報ページです。KCHCS・KCHCS-Rの製品情報、取扱説明、価格のご案内です。
|
 |
中部ルーフドレンの販売
|
 |
|
 |
| |
 |
|
| 支払い方法 |
送料 |
出荷営業日 |
銀行
振込 |
代金
引換 |
掛け
後払 |
一部除き本州・四国 1,980円
その他別途お見積り |
通常1～4日
欠品時ご連絡 |
|
|
|
|
|
|
|
|
|
| ◆ 特徴 ◆ |
- 防水対応： アスファルト・シート防水対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
|
|
| ※受注生産品 |
|
|
| ■製品情報 |
- 鋼製製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート＝CSコート）を施しています。
- 鋼製製下地断熱屋根用横引きドレンです。
- dネジ部は管用テーパねじを施しています。
- 品番(4)のボルト（50L）で対応可能な防水層厚さは10mm程度までです。それ以上の防水厚さの場合は別途ご相談ください。
|
|
|
 |
|

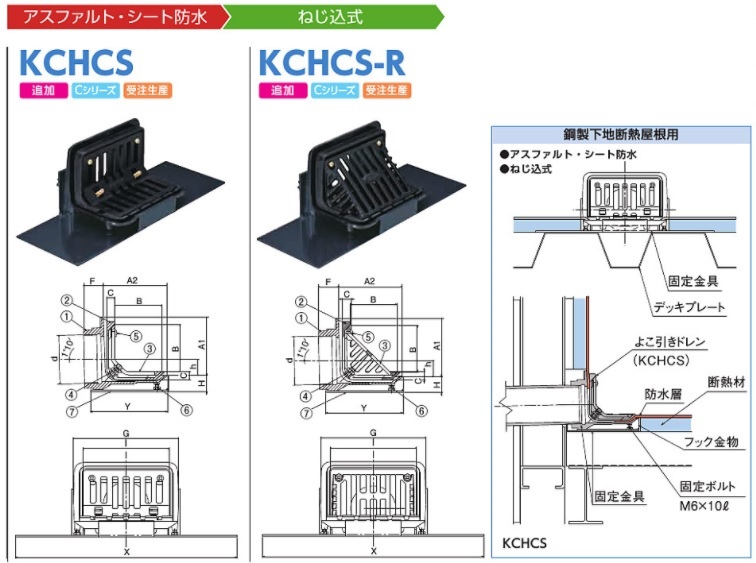

■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
防水層押え |
1 |
| 3 |
ストレーナ |
1 |
| 4 |
ボルト・ナット |
2 |
C3604 |
M8x50L |
| 5 |
止めビス |
2（4）※ |
C2700W |
M6x12(14)L |
| 6 |
固定ーボルト |
2 |
SWRM |
M6 |
| 7 |
固定金具 |
1 |
SWRM |
CSコート |
| 付属品 |
保護カバー・タッピンねじ |
|
| ※呼ビ径125・150の止めビスはM6x14L、数量は4個 |
|
|
● 寸法表 mm ●
| 呼び径 |
ネジ径 |
本体 |
防水層
押え |
ストレーナ |
固定金具 |
| d |
A1 |
A2 |
F |
G |
H |
ｈ |
C |
B |
I |
X |
Y |
| 50 |
59.6 |
97 |
107 |
35 |
155 |
27 |
18.0 |
15 |
75 |
120 |
400 |
134 |
| 65 |
75.2 |
97 |
107 |
42 |
155 |
27 |
25.5 |
15 |
75 |
120 |
400 |
137 |
| 75 |
87.9 |
107 |
116 |
35 |
190 |
27 |
30.0 |
15 |
85 |
155 |
400 |
142 |
| 100 |
113.0 |
122 |
132 |
40 |
206 |
32 |
38.5 |
15 |
100 |
172 |
400 |
157 |
| 125 |
138.4 |
152 |
157 |
40 |
220 |
32 |
51.0 |
15 |
125 |
186 |
400 |
184 |
| 150 |
163.8 |
180 |
190 |
40 |
290 |
32 |
63.0 |
15 |
160 |
255 |
400 |
225 |
|
|
|
|
■コーナードレン KCHCS の形式説明
|
コーナードレン |
|
KCHCS |
|
100 |
|
H=100 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
スラブ厚 |
|
|
■コーナードレン KCHCS-R の形式説明
|
コーナードレン |
|
KCHCS-R |
|
100 |
|
H=100 |
|
L=150 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
スラブ厚 |
|
壁厚 |
|
|
| |
＊スラブ厚をご指示ください。 |
|
＊スラブ厚および壁厚をご指示ください。 |
|
|
|
● 価格表（税込）●
| 呼び径 |
L寸法 壁厚200mmまで |
| KCHCS |
KCHCS-R |
| 50 |
¥5,520 |
¥5,520 |
| 65 |
¥5,980 |
¥5,980 |
| 75 |
¥6,610 |
¥6,610 |
| 100 |
¥8,320 |
¥8,320 |
| 125 |
¥12,740 |
¥12,740 |
| 150 |
¥18,780 |
¥18,780 |
|
|
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
