48.　かざり桝・ステンレス呼樋・オーバーフロー管・逆梁用連通管






１．かざり桝　　　　２．ステンレス呼樋・接続管　　　　３．オーバーフロー管　　　　4．逆梁用連通管

１．かざり桝（ステンレス製）

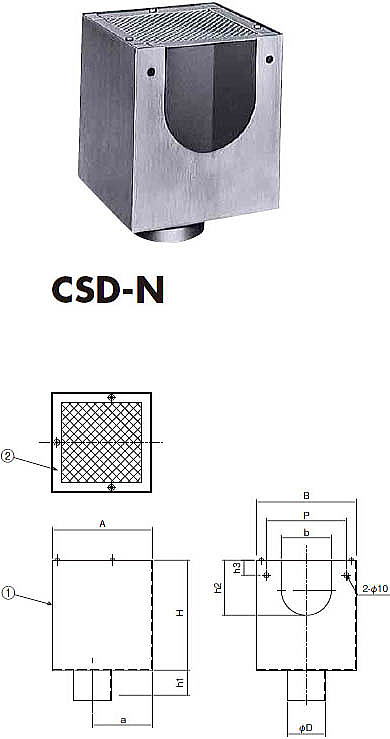

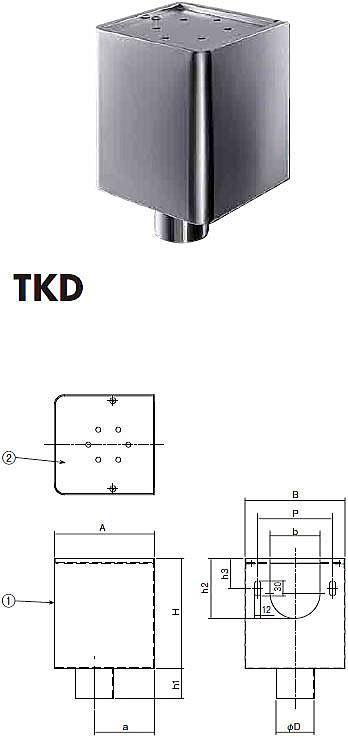

かざり桝 CSD-N かざり桝 TKD
■CSD-N 部品構成表
品番 部品名 数量 材質 備考
1 本体 1 SUS304 -
2 網 1 5メッシュ
■TKD 部品構成表
品番 部品名 数量 材質 備考
1 本体 1 SUS304 ヘアライン＋クリア塗装
2 網 1

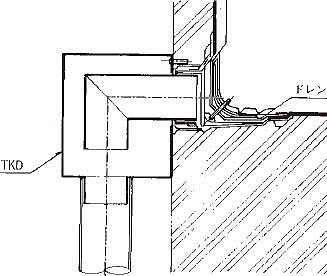

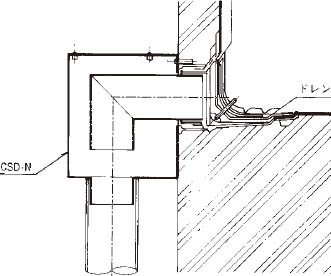

かざり桝 CSD-N 配置図 かざり桝 TKD 配置図
■製品情報
  • たて樋にステンレス鋼管を使用する場合に併用してご使用ください。
  • VU管・VP管の75(3)、100(4)も差し込み接続管として使用できます。
■かざり桝の形式説明
かざり桝 CSD-N 50
↑ ↑
種類　呼び径
●　かざり桝 寸法・価格表　●
形式 呼び径 寸法 mm 税込価格
A B a b H h1 h2 h3 D P
かざり桝 CSD-N 75 75 200 200 120 100 220 50 110.0 30 76 160.0 ¥29,410
かざり桝 CSD-N 100 100 200 200 120 125 220 50 135.5 30 99 160.0 ¥29,960
かざり桝 TKD 75 75 200 200 120 100 220 50 120.0 60 76 150.0 ¥32,940
かざり桝 TKD 100 100 200 200 120 125 220 50 140.0 60 99 162.5 ¥32,940

２．ステンレス呼樋・接続管

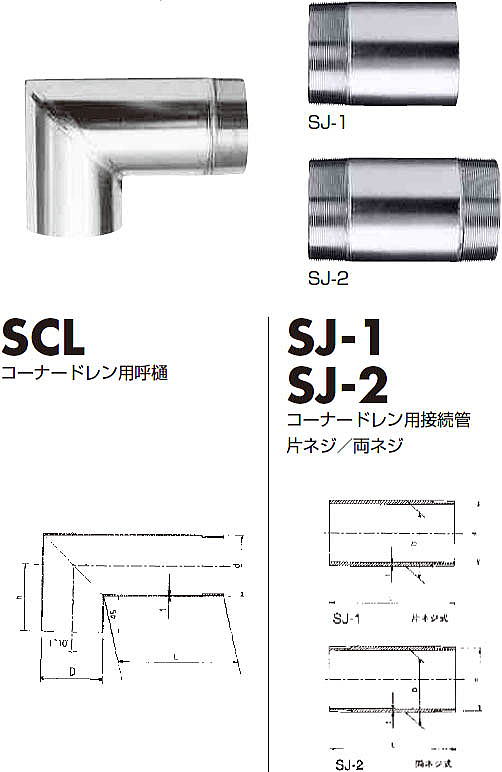

ステンレス呼樋・接続管 SCL・SJ-1・SJ-2
■製品情報
  • dネジ部は管用テーパねじを施しています。
  • 接続部にはシールテープ、コーキング剤等を併用して取付施工を行ってください。
■ステンレス呼樋の形式説明
ステンレス呼樋 SCL 50
↑ ↑
種類　呼び径
■ステンレス接続管の形式説明
ステンレス接続管 SJ-1 50 L=150
↑ ↑ ↑
種類　 呼び径 長さ
＊呼樋長さをご指示ください。
●　ステンレス呼樋 寸法・価格表　●
形式 呼ビ径 寸法 mm 税込価格
ネジ径d h D t L=150 L=200 L=250 L=300
ステンレス呼樋 SCL 50 50 59.6 75 60.5 1.5 ¥17,020 ¥17,690 ¥18,670 ¥19,890
ステンレス呼樋 SCL 65 65 75.2 83 76.3 1.5 ¥19,890 ¥20,810 ¥21,900 ¥25,380
ステンレス呼樋 SCL 75 75 87.9 89 89.1 1.5 ¥19,950 ¥22,450 ¥24,280 ¥25,750
ステンレス呼樋 SCL 100 100 113.0 102 114.3 2.0 ¥28,670 ¥30,930 ¥33,250 ¥35,320
ステンレス呼樋 SCL 125 125 138.4 115 139.8 2.0 ¥57,950 ¥59,850 ¥61,680 ¥63,870
●　接続管 寸法・価格表　●
形式 呼ビ径 寸法 mm 税込価格
ネジ径d D t L=150 L=200 L=250 L=300
ステンレス接続管 SJ-1 50 50 59.6 60.5 1.5 ¥8,790 ¥9,520 ¥10,620 ¥11,660
ステンレス接続管 SJ-1 65 65 75.2 76.3 1.5 ¥10,980 ¥11,660 ¥11,900 ¥13,670
ステンレス接続管 SJ-1 75 75 87.9 89.1 1.5 ¥12,390 ¥13,670 ¥14,830 ¥15,930
ステンレス接続管 SJ-1 100 100 113.0 114.3 2.0 ¥18,060 ¥19,400 ¥22,510 ¥23,370
ステンレス接続管 SJ-1 125 125 138.4 139.8 2.0 ¥31,480 ¥32,700 ¥33,980 ¥35,080
ステンレス接続管 SJ-2 50 50 59.6 60.5 1.5 ¥12,270 ¥13,000 ¥14,030 ¥15,130
ステンレス接続管 SJ-2 65 65 75.2 76.3 1.5 ¥14,770 ¥15,130 ¥15,500 ¥17,210
ステンレス接続管 SJ-2 75 75 87.9 89.1 1.5 ¥15,930 ¥17,510 ¥18,060 ¥20,260
ステンレス接続管 SJ-2 100 100 113.0 114.3 2.0 ¥22,330 ¥23,730 ¥26,910 ¥29,280
ステンレス接続管 SJ-2 125 125 138.4 139.8 2.0 ¥56,860 ¥58,140 ¥59,480 ¥60,700

３．オーバーフロー管

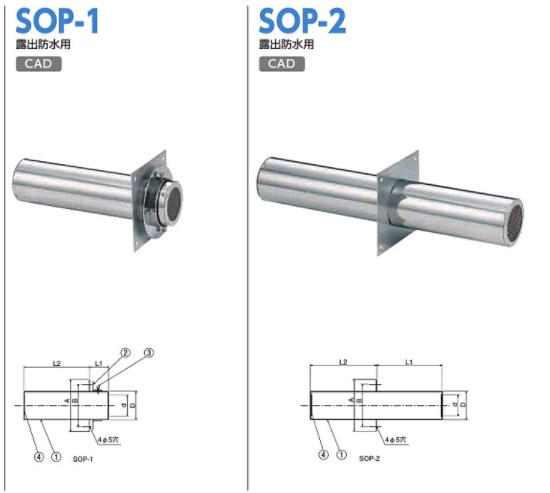

■製品情報　SOP-1 SOP2
  • アミ目の大きさは12メッシュです。
　

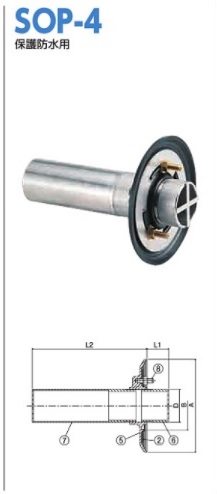

■製品情報　SOP-4
  • 開口部は防鳥用の桟が取り付けられています。
  • 管と防水皿は管用平行ネジにて接続する構造です。したがって施工の際は、接続部にシールテープ、コーキング剤等を施して取付施工を行ってください。
■注文情報
  • ご注文の際、L寸法をご指示ください。
■オーバーフロー管の形式説明
オーバーフロー管 SOP-1 L2=150
↑ ↑
種類 L2寸法
＊スラブ厚をご指示ください。
■部品構成表
品番 部品名 数量 材質 備考
1 本体 1 SUS304 -
2 防水層押え 1
3 なべ小ネジ 4 M4
4 網 2 -
5 防水皿 1 CSコート
6 管 1 SUS304
7 管 1 -
8 締付ボルト・ナット・座金 3 C3604 M8
オーバーフロー管 SOP 配置図1
●　SOP-1、SOP-2、SOP-4　寸法・価格表　●
形式 寸法 mm 税込価格
A B D d L1 L2=150 L2=180 L2=210 L2=230 L2=250
オーバーフロー管 SOP-1 110 90 60.5 45 40 ¥9,950 ¥10,250 ¥10,800 ¥10,980 ¥11,110
オーバーフロー管 SOP-2 110 90 60.5 45 170 ¥10,440 ¥10,740 ¥11,290 - -
オーバーフロー管 SOP-4 170 90 60.5 - 40 ¥17,690 ¥17,690 ¥17,690 ¥17,690 ¥17,690

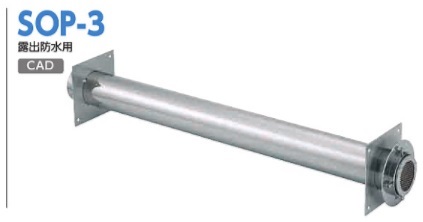

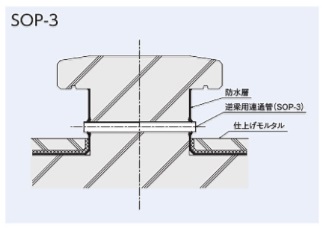

4．逆梁用連通管
■製品情報
  • アミ目の大きさは12メッシュです。
■注文情報
  • ご注文の際、L寸法をご指示ください。
　
■部品構成表
品番 部品名 数量 材質 備考
1 本体 1 SUS304 -
2 防水層押え 2
3 なべ小ネジ 8
4 網 2
※SOP-3の防水層押えは2個、なべ小ネジは8個
■オーバーフロー管の形式説明
オーバーフロー管 SOP-3 L2=150
↑ ↑
種類 L2寸法
＊スラブ厚をご指示ください。
●　SOP-3　寸法・価格表　●
形式 寸法 mm 税込価格
A B D d L1 L2=600 L2=700 L2=800
オーバーフロー管 SOP-3 110 90 60.5 45 40 ¥28,670 ¥31,660 ¥33,920
