- モルタル・塗膜防水、差込式 アルミ鋳物ルーフドレン
|
- モルタル・塗膜防水、アルミニウム製のルーフドレンの情報ページです。ACRMP、ACRMLP、ACBMP、BCRMP、BCRMLP、
BCBMPの製品情報、取扱説明、価格のご案内です。
|
 |
中部ルーフドレンの販売
|
 |
|
 |
| |
 |
|
| 支払い方法 |
送料 |
出荷営業日 |
銀行
振込 |
代金
引換 |
掛け
後払 |
一部除き本州・四国 1,980円
その他別途お見積り |
通常1～4日
欠品時ご連絡 |
|
|
|
|
45 モルタル・塗膜防水、差込式 アルミ鋳物ルーフドレン
|
|
| １．本体アルミタイプ ２．本体鋳鉄タイプ |
|
|

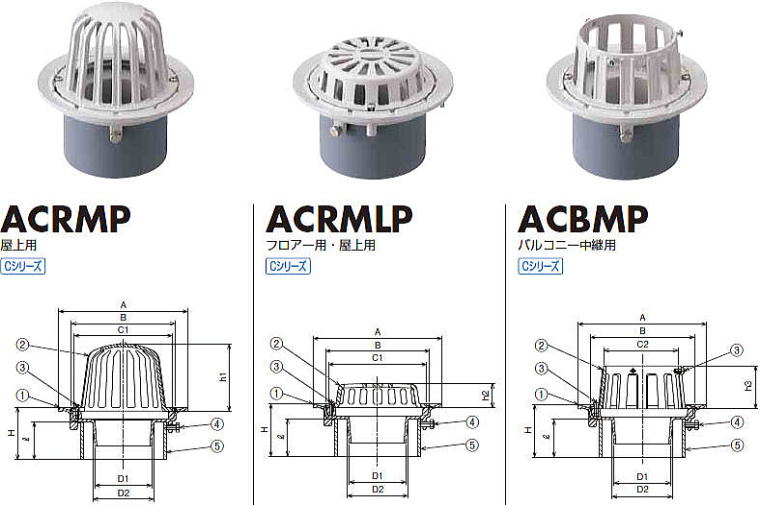

| ◆ 特徴 ◆ |
- 取付け： 型枠に取付けてからコンクリを打込みます。
- 防水対応： モルタル・塗膜防水対応です。
- 配管： 塩ビ管等を直接差し込んで接続します。
|
| |
| |
| |
|
|
|
|
| ■製品情報 |
- 耐食性、美観性に優れたアルミニウム製ドレンです。
（色：ライトグレ－）
- セッテイングドレン（排水溝型枠）も製作できます。
- デッキプレ－トドレンも製作できます。
- 各サイズごとの本体は共通です。
|
 施工上のご注意 |
|
アルミニウム製ドレンの表面処理にはアルマイト処理後、粉体塗装が施されていますが、モルタル剥離時の衝撃によるキズにより塗装（複合皮膜）が剥離し腐食する恐れがありますのでご注意ください。
|
|
|
 |
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
AC2B |
粉体塗装
（色：グレ－） |
| 2 |
ストレーナ |
1 |
| 3 |
止めビス |
2（5）※ |
SUS304 |
M6ｘ12L |
| 4 |
六角ボルト |
3 |
M8ｘ16L |
| 5 |
スリーブ |
1 |
塩ビ管 |
VU管 |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
※ACBMPの止めビスは5個 |
|
● 寸法表 mm ●
| 呼び径 |
本体 |
ストレーナー |
| A |
B |
D1 |
D2 |
H |
C1 |
C2 |
h1 |
h2 |
h3 |
| 50 |
150 |
110 |
44 |
50 |
70～ |
98 |
64 |
76.5 |
30 |
70 |
| 75 |
185 |
140 |
70 |
76 |
70～ |
128 |
93 |
106.5 |
35 |
70 |
| 100 |
210 |
170 |
93 |
99 |
70～ |
160 |
117 |
111.5 |
40 |
70 |
|
|
|
■ルーフドレンの形式説明
|
ルーフドレン |
|
ACRMP |
|
50 |
|
H=200 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
スラブ厚 |
|
| ＊スラブ厚をご指示ください。 |
|
|
|
| ● 価格表 （税込）● |
| Ｈ寸法 スラブ厚200㎜ｍまで |
| 呼び径 |
ACRMP |
ACRMLP |
ACBMP |
| 50 |
¥5,570 |
¥5,570 |
¥5,570 |
| 75 |
¥6,570 |
¥6,570 |
¥6,570 |
| 100 |
¥7,370 |
¥7,370 |
¥7,370 |
|
|
| Ｈ寸法 スラブ厚201～500㎜まで |
| 呼び径 |
ACRMP |
ACRMLP |
ACBMP |
| 50 |
¥5,900 |
¥5,900 |
¥5,900 |
| 75 |
¥6,910 |
¥6,910 |
¥6,910 |
| 100 |
¥7,710 |
¥7,710 |
¥7,710 |
|
|
| ＊ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。 |
|
|
|

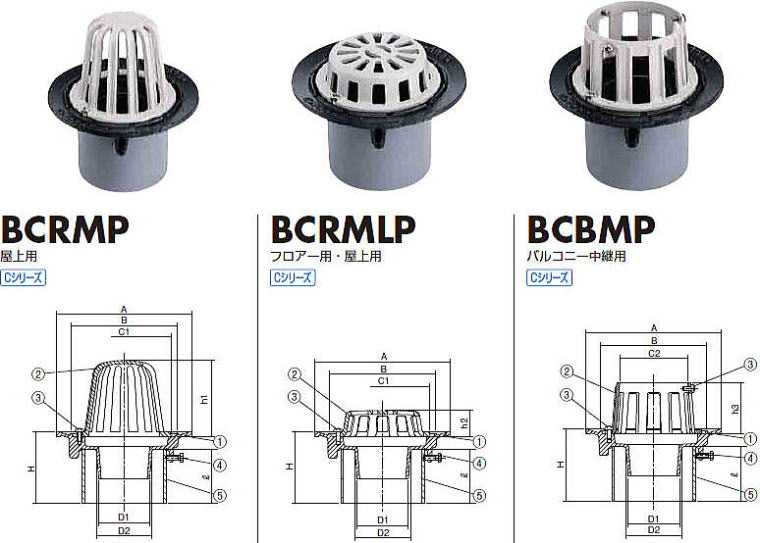

| ◆ 特徴 ◆ |
- 構成： 本体は鋳鉄製です。
- 取付け： 型枠に取付けてからコンクリを打込みます。
- 防水対応： モルタル・塗膜防水対応です。
- 配管： 塩ビ管等を直接差し込んで接続します。
|
| |
| |
| |
|
|
|
|
| ■製品情報 |
- 鋳鉄製の本体とアルミニウム製のストレーナを組み合わせた製品です。
- セッテイングドレン（排水溝型枠）も製作できます。
- デッキプレ－トドレンも製作できます。
- 各サイズごとの本体は共通です。
|
| 施工上のご注意 |
|
アルミニウム製ドレンの表面処理にはアルマイト処理後、粉体塗装が施されていますが、モルタル剥離時の衝撃によるキズにより塗装（複合皮膜）が剥離し腐食する恐れがありますのでご注意ください。
|
|
|
 |
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
ストレーナ |
1 |
AC2B |
粉体塗装
（色：グレ－） |
| 3 |
止めビス |
2（5）※ |
SUS304 |
M6ｘ12L |
| 4 |
六角ボルト |
3 |
SWRM |
M6ｘ20L |
| 5 |
スリーブ |
1 |
塩ビ管 |
VU管 |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
※BCBMPの止めビスは5個 |
|
● 寸法表 mm ●
| 呼び径 |
本体 |
ストレーナー |
| A |
B |
D1 |
D2 |
H |
C1 |
C2 |
h1 |
h2 |
h3 |
| 50 |
150 |
110 |
44 |
50 |
70～ |
98 |
64 |
76.5 |
30 |
70 |
| 75 |
185 |
140 |
70 |
76 |
70～ |
128 |
93 |
106.5 |
35 |
70 |
| 100 |
210 |
170 |
93 |
99 |
70～ |
160 |
117 |
111.5 |
40 |
70 |
|
|
|
■ルーフドレンの形式説明
|
ルーフドレン |
|
BCRMP |
|
50 |
|
H=200 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
スラブ厚 |
|
| ＊スラブ厚をご指示ください。 |
|
|
|
| ● 価格表 （税込）● |
| Ｈ寸法 スラブ厚200㎜ｍまで |
| 呼び径 |
BCRMP |
BCRMLP |
BCBMP |
| 50 |
¥4,360 |
¥4,360 |
¥4,360 |
| 75 |
¥5,230 |
¥5,230 |
¥5,230 |
| 100 |
¥6,440 |
¥6,440 |
¥6,440 |
|
|
| Ｈ寸法 スラブ厚201～500㎜まで |
| 呼び径 |
BCRMP |
BCRMLP |
BCBMP |
| 50 |
¥4,690 |
¥4,690 |
¥4,690 |
| 75 |
¥5,570 |
¥5,570 |
¥5,570 |
| 100 |
¥6,770 |
¥6,770 |
¥6,770 |
|
|
| ＊ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。 |
|
|
|
