   44   アスファルト・シート防水、差込式 アルミ鋳物ルーフドレン
１．本体アルミタイプ　　　　２．本体鋳鉄タイプ

１．本体アルミタイプ
◆　特徴　◆
  1. 取付け：　型枠に取付けてからコンクリを打込みます。
  2. 防水対応：　アスファルト・シート防水対応です。
  3. 配管：　塩ビ管等を直接差し込んで接続します。
　
　
　
施工要領 057
■製品情報
  • 耐食性、美観性に優れたアルミニウム製ドレンです。
    （色：ライトグレ－）
  • 露出防水にも最適です。
  • 品番(4)のボルト（40L）で対応可能な防水層厚さは15mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
  • デッキプレ－トドレン、外断熱工法用ドレンも製作できます。
  • 各サイズごとの本体・防水層押えは共通です。
施工上のご注意
　アルミニウム製ドレンの表面処理にはアルマイト処理後、粉体塗装が施されていますが、モルタル剥離時の衝撃によるキズにより塗装（複合皮膜）が剥離し腐食する恐れがありますのでご注意ください。

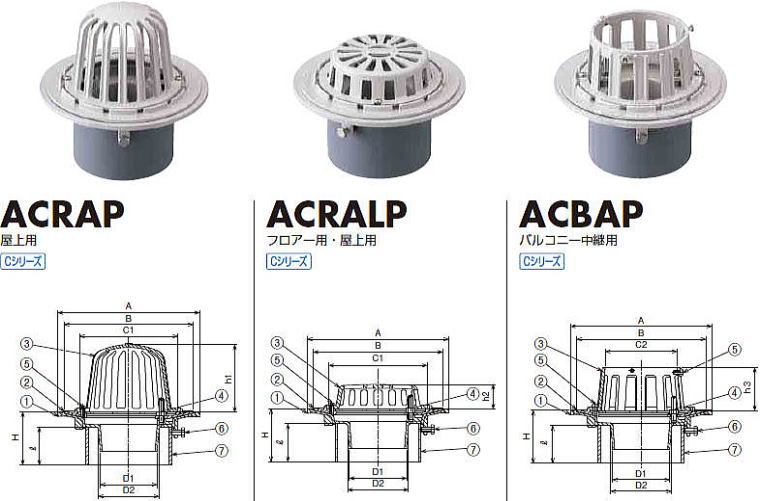

アルミ鋳物ルーフドレン ACRAP・ACRALP・ACBAP
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 AC2B 粉体塗装
（色：グレ－）
2 防水層押え 1
3 ストレーナ 1
4 ボルト・ナット 2（3）※ SUS304 M8ｘ40L
5 止めビス 2（5）※ M6ｘ12L
6 六角ボルト 3 M8ｘ16L
7 スリーブ 1 塩ビ管 VU管
付属品 位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー
※呼ビ径50・75のボルトは2個、100は3個
※ACBAPの止めビスは5個
●　寸法表 mm　●
呼び径 本体 防水層押え ストレーナー
A D1 D2 H B C1 C2 h1 h2 h3
50 170 44 50 70～ 150 98 64 76.5 30 70
75 200 70 76 70～ 180 128 93 106.5 35 70
100 230 93 99 70～ 210 160 117 111.5 40 70
■ルーフドレンの形式説明
ルーフドレン ACRAP 50 H=200
↑ ↑ ↑
種類　呼び径 スラブ厚
＊スラブ厚をご指示ください。
●　価格表 （税込）●
Ｈ寸法 スラブ厚200㎜ｍまで
呼び径 ACRAP ACRALP ACBAP
50 ¥7,310 ¥7,310 ¥7,310
75 ¥8,780 ¥8,780 ¥8,780
100 ¥9,850 ¥9,850 ¥9,850
Ｈ寸法 スラブ厚201～500㎜まで
呼び径 ACRAP ACRALP ACBAP
50 ¥7,640 ¥7,640 ¥7,640
75 ¥9,120 ¥9,120 ¥9,120
100 ¥10,190 ¥10,190 ¥10,190
＊ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。

２．本体鋳鉄タイプ
◆　特徴　◆
  1. 構成：　本体は鋳鉄製です。
  2. 取付け：　型枠に取付けてからコンクリを打込みます。
  3. 防水対応：　アスファルト・シート防水対応です。
  4. 配管：　塩ビ管等を直接差し込んで接続します。
　
　
　
施工要領 057
■製品情報
  • 鋳鉄製の本体とアルミニウム製の防水層押え・ストレーナを組み合わせた製品です。
  • 露出防水にも最適です。
  • 品番(4)のボルト（40L）で対応可能な防水層厚さは15mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
  • デッキプレ－トドレン、外断熱工法用ドレンも製作できます。
  • 各サイズごとの本体・防水層押えは共通です。
施工上のご注意
　アルミニウム製ドレンの表面処理にはアルマイト処理後、粉体塗装が施されていますが、モルタル剥離時の衝撃によるキズにより塗装（複合皮膜）が剥離し腐食する恐れがありますのでご注意ください。

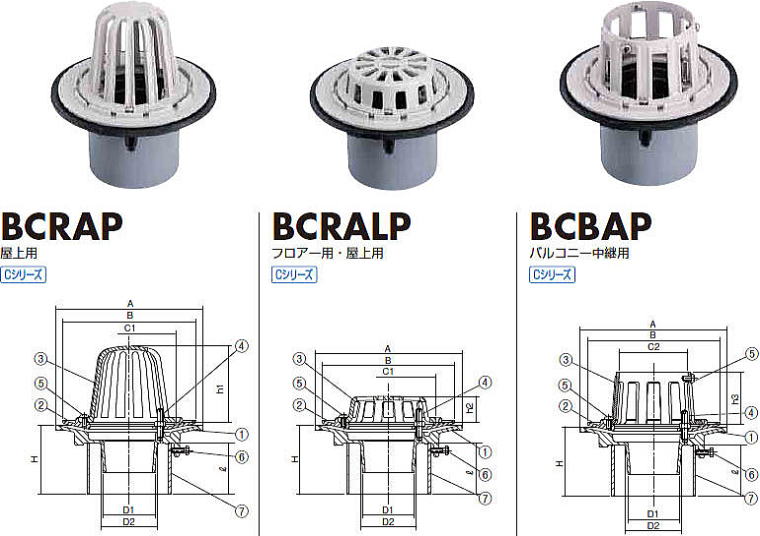

アルミ鋳物ルーフドレン BCRAP・BCRALP・BCBAP
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 防水層押え 1 AC2B 粉体塗装
（色：グレ－）
3 ストレーナ 1
4 ボルト･ナット 2（3）※ SUS304 M8ｘ40L
5 止めビス 2（5）※ M6ｘ12L
6 六角ボルト 3 SWRM M6ｘ20L
7 スリーブ 1 塩ビ管 VU管
付属品 位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー
※呼ビ径50・75のボルトは2個、100は3個
※BCBAPの止めビスは5個
●　寸法表 mm　●
呼び径 本体 防水層押え ストレーナー
A D1 D2 H B C1 C2 h1 h2 h3
50 170 44 50 70～ 150 98 64 76.5 30 70
75 200 70 76 70～ 180 128 93 106.5 35 70
100 230 93 99 70～ 210 160 117 111.5 40 70
■ルーフドレンの形式説明
ルーフドレン BCRAP 50 H=200
↑ ↑ ↑
種類　呼び径 スラブ厚
＊スラブ厚をご指示ください。
●　価格表 （税込）●
Ｈ寸法 スラブ厚200㎜ｍまで
呼び径 BCRAP BCRALP BCBAP
50 ¥6,240 ¥6,240 ¥6,240
75 ¥7,980 ¥7,980 ¥7,980
100 ¥9,180 ¥9,180 ¥9,180
Ｈ寸法 スラブ厚201～500㎜まで
呼び径 BCRAP BCRALP BCBAP
50 ¥6,570 ¥6,570 ¥6,570
75 ¥8,310 ¥8,310 ¥8,310
100 ¥9,520 ¥9,520 ¥9,520
＊ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。
