   43   アスファルト・シート防水、ねじ込式 ステンレス鋳物外断熱用コーナードレン
◆　特徴　◆
  1. 取付け：　型枠に取付けてからコンクリを打込みます。
  2. 防水対応：　アスファルト・シート防水対応です。
  3. 配管：　一度ネジ管に接続してから樋等に接続します。
■製品情報
  • アスファルト防水・シート防水のいずれかと断熱材を併用する防水工法用ドレンです。
  • 品番(5)のボルト（40L）で対応可能な防水層厚さは10mm程度で、ボルト（70L）で対応可能な断熱材厚さは50mm程度までです。それ以上の防水層厚さ、及び断熱材厚さの場合は別途ご相談ください。
  • dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
  • 各サイズごとの本体と防水層押え・断熱材押えは共通です。

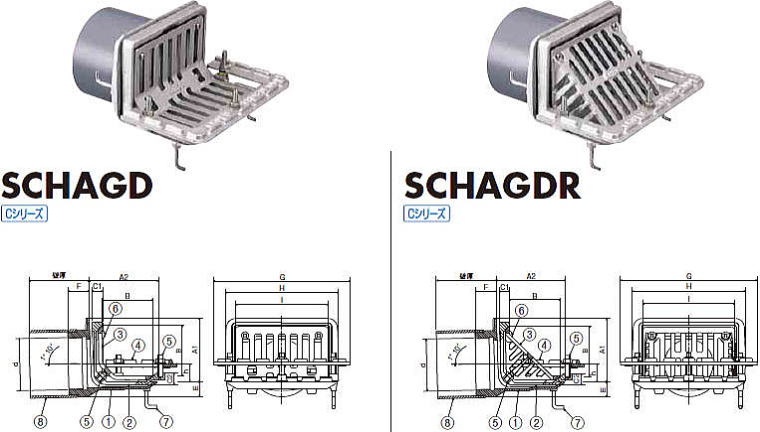

ステンレス鋳物外断熱用コーナードレン SCHAGD・SCHAGDR
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 SCS13 酸洗い
2 防水層押え 1
3 ストレーナ 1
4 断熱材押え 1
5 ボルト・ナット 5 SUS304 M8
6 止めビス 2（4）※ M6x12L
7 アンカー 4 SWRM ユニクロメッキ
8 スリーブ 1 塩ビ管 VU管
付属品 位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー
※呼ビ径125の止めビスは4個（SCHAGD）
●　寸法表 mm　●
呼び径 ネジ径 本体 防水層押え ストレーナー 断熱材押え
ｄ A1 A2 E F H h C1 C2 B I G
75 87.9 107 116 25 35 190 30 15 20 85 155 230
100 113.0 122 132 29 40 206 39 15 20 100 172 248
125 138.4 152 157 29 40 220 51 15 20 125 186 262
■コーナードレンの形式説明
コーナードレン SCHAGD 75 L=100
↑ ↑ ↑
種類　呼び径 壁厚
＊壁厚をご指示ください。
●　価格表 （税込）●
L寸法 壁厚200㎜ｍまで
呼び径 SCHAGD SCHAGDR
75 ¥59,360 ¥59,360
100 ¥61,800 ¥61,800
125 ¥104,920 ¥104,920
L寸法 壁厚201～500㎜まで
呼び径 SCHAGD SCHAGDR
75 ¥59,660 ¥59,660
100 ¥62,100 ¥62,100
125 ¥105,230 ¥105,230
＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 >> 呼樋のページへ
