   40   モルタル・塗膜防水、差込式 ステンレス鋳物デッキ用ルーフドレン
◆　特徴　◆
  1. 取付け：　デッキに取付けてからコンクリを打込みます。
  2. 防水対応：　モルタル・塗膜防水対応です。
  3. 配管：　塩ビ管等を直接差し込んで接続します。
施工要領 058
■製品情報
  • 接続用のたて樋はVU管、VP管兼用です。
  • 品番(4)の六角ボルトはスリーブの落下防止と本体固定のアンカーとなり3箇所あります。
  • 各サイズごとの本体は共通です。
ドレン本体と配管の接続が屋内にくる場合は、ねじ込式のドレンを選定してください。

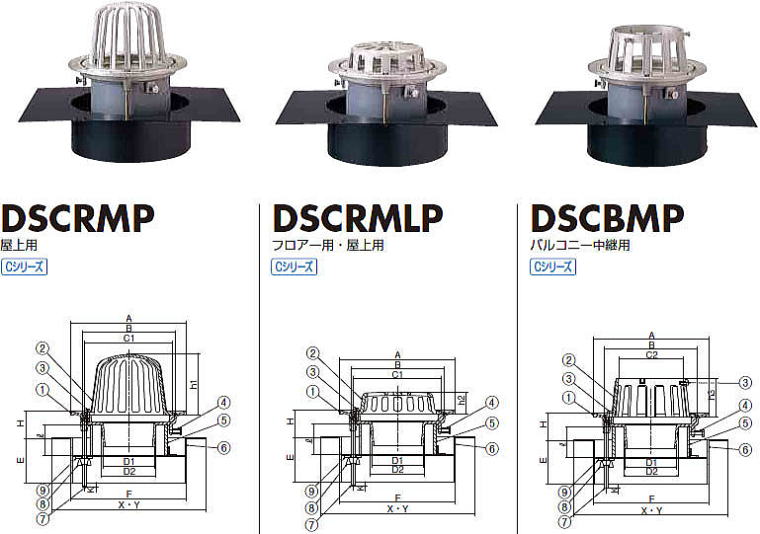

ステンレス鋳物デッキ用ルーフドレン DSCRMP・DSCRMLP・DSCBMP
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 SCS13 酸洗い
2 ストレーナ 1
3 止めビス 2（5）※ SUS304 M6x12L
4 六角ボルト 3 M8x16L
5 スリーブ 1 塩ビ管 VU管
6 固定金具 1 SPHC CSコート
7 長ねじボルト 2 SWRM M8
8 蝶ナット 2
9 角座金 2 SPCC
付属品 保護カバー・タッピンねじ
※DSCBMPの止めビスは5個
●　寸法表 mm　●
呼び径 本体 ストレーナ 最大
K		 H 固定金具 切り欠き
寸法
A B D1 D2 C1 C2 h1 h2 h3 E F X Y
50 150 110 44 50 98 64 76.5 30 70 20 50～ 80 140 360 280 φ145
65 170 128 60 66 116 79 91.5 32 70 20 50～ 80 166 360 280 φ171
75 185 140 70 76 128 93 106.5 35 70 20 50～ 80 180 360 280 φ185
100 210 170 93 99 160 117 111.5 40 70 20 50～ 80 210 360 280 φ215
125 240 200 116 124 190 143 132.0 45 70 20 50～ 80 224 360 280 φ229
150 280 236 136 145 228 168 150.0 57 70 20 50～ 80 273 360 345 φ278
切り欠き
■ルーフドレンの形式説明
ルーフドレン DSCRMP 50 H=100
↑ ↑ ↑
種類　呼び径 スラブ厚
＊スラブ厚をご指示ください。
●　価格表 （税込）●
Ｈ寸法 スラブ厚200㎜ｍまで
呼び径 DSCRMP DSCRMLP DSCBMP
50 ¥17,880 ¥17,690 ¥17,690
65 ¥20,070 ¥19,650 ¥19,650
75 ¥20,870 ¥20,440 ¥20,440
100 ¥24,400 ¥23,920 ¥23,920
125 ¥40,020 ¥39,410 ¥39,410
150 ¥54,230 ¥53,680 ¥53,680
Ｈ寸法 スラブ厚201～500㎜まで
呼び径 DSCRMP DSCRMLP DSCBMP
50 ¥18,180 ¥18,000 ¥18,000
65 ¥20,380 ¥19,950 ¥19,950
75 ¥21,170 ¥20,740 ¥20,740
100 ¥24,710 ¥24,220 ¥24,220
125 ¥40,330 ¥39,720 ¥39,720
150 ¥54,540 ¥53,990 ¥53,990
＊ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。
