   37   アスファルト・シート防水、ねじ込式 ステンレス鋳物デッキ用ルーフドレン
◆　特徴　◆
  1. 取付け：　デッキに取付けてからコンクリを打込みます。
  2. 防水対応：　アスファルト・シート防水対応です。
  3. 配管：　一度ネジ管に接続してから樋等に接続します。
　
　
　
　
施工要領 058
■製品情報
  • dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
  • さし込み接続管に仕様変更の場合は、テーパースリーブ管をご使用ください。
  • 露出防水にも最適です。
  • 品番(6)の六角ボルトはスリーブの落下防止と本体固定のアンカーとなり3箇所あります。
  • 防水層の、のり代が充分あり安心して施工できます。また、防水層の密着性が向上しました。
  • 品番(4)のボルト（40L）で対応可能な防水層厚さは15mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
  • 各サイズごとの本体は共通です。

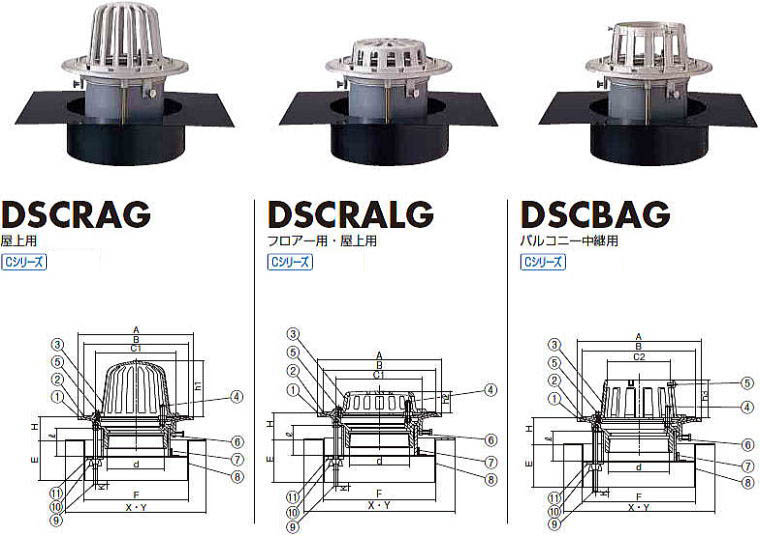

ステンレス鋳物デッキ用ルーフドレン DSCRAG・DSCRALG・DSCBAG
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 SCS13 酸洗い
2 防水層押え 1
3 ストレーナ 1
4 ボルト・ナット 2（3）※ SUS304 M8x40L
5 止めビス 2（5）※ M6x12L
6 六角ボルト 3 M8x16L
7 スリーブ 1 塩ビ管 VU管
8 固定金具 1 SPHC CSコート
9 長ねじボルト 2 SWRM M8
10 蝶ナット 2
11 角座金 2 SPCC
付属品 保護カバー・タッピンねじ
※呼ビ径50･65･75のボルトは2個、100･125は3個
※DSCBAGの止めビスは5個
●　寸法表 mm　●
呼び径 ネジ径 本体 防水層押え ストレーナ 最大
K		 H 固定金具 切り欠き
寸法
ｄ A B C1 C2 h1 h2 h3 E F X Y
50 59.6 170 150 98 64 76.5 30 70 20 50～ 80 140 360 280 φ145
65 75.2 190 170 116 79 91.5 32 70 20 50～ 80 180 360 280 φ185
75 87.9 200 180 128 93 106.5 35 70 20 50～ 80 180 360 280 φ185
100 113.0 230 210 160 117 111.5 40 70 20 50～ 80 210 360 280 φ215
125 138.4 260 240 190 143 132.0 45 70 20 50～ 80 224 360 280 φ229
150 163.8 310 280 228 168 150.0 57 70 20 50～ 80 273 360 345 φ278
切り欠き
■ルーフドレンの形式説明
ルーフドレン DSCRAG 50 H=100
↑ ↑ ↑
種類　呼び径 スラブ厚
＊スラブ厚をご指示ください。
●　価格表 （税込）●
Ｈ寸法 スラブ厚200㎜ｍまで
呼び径 DSCRAG DSCRALG DSCBAG
50 ¥23,610 ¥23,430 ¥23,430
65 ¥30,080 ¥29,650 ¥29,650
75 ¥30,380 ¥29,960 ¥29,960
100 ¥35,260 ¥34,770 ¥34,770
125 ¥57,220 ¥56,610 ¥56,610
150 ¥74,790 ¥74,240 ¥74,240
Ｈ寸法 スラブ厚201～500㎜まで
呼び径 DSCRAG DSCRALG DSCBAG
50 ¥23,920 ¥23,730 ¥23,730
65 ¥30,380 ¥29,960 ¥29,960
75 ¥30,690 ¥30,260 ¥30,260
100 ¥35,570 ¥35,080 ¥35,080
125 ¥57,530 ¥56,920 ¥56,920
150 ¥75,100 ¥74,550 ¥74,550
＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 >> 呼樋のページへ
