   33   アスファルト・シート防水、差込式 ステンレス鋳物ルーフドレン
◆　特徴　◆
  1. 取付け：　型枠に取付けてからコンクリを打込みます。
  2. 防水対応：　アスファルト・シート防水対応です。
  3. 配管：　塩ビ管等を直接差し込んで接続します。
　
　
施工要領 057
■製品情報
  • 露出防水にも最適です。
  • 品番(4)のボルト（40L）で対応可能な防水層厚さは15mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
  • 品番(6)の六角ボルトはスリーブの落下防止と本体固定のアンカーとなり3箇所あります。
  • 各サイズごとの本体は共通です。
ドレン本体と配管の接続が屋内にくる場合は、ねじ込式のドレンを選定してください。

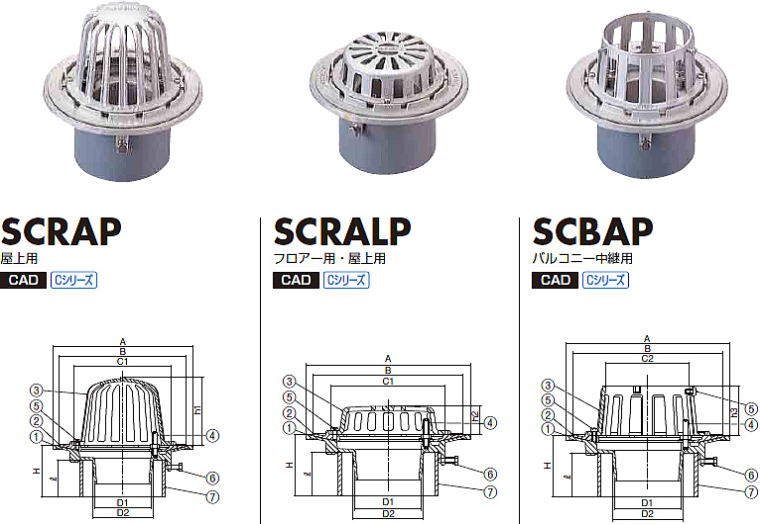

ステンレス鋳物ルーフドレン SCRAP・SCRALP・SCBAP
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 SCS13 酸洗い
2 防水層押え 1
3 ストレーナ 1
4 ボルト・ナット 2（3）※ SUS304 M8x40L
5 止めビス 2（5）※ M6x12L
6 六角ボルト 3 M8x16L
7 スリーブ 1 塩ビ管 VU管
付属品 位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー
※呼ビ径50･65･75のボルトは2個、100･125･150は3個
※SCBAPの止めビスは5個
●　寸法表 mm　●
呼び径 本体 防水層押え ストレーナ
A D1 D2 H B C1 C2 h1 h2 h3
50 170 44 50 70～ 150 98 64 76.5 30 70
65 190 60 66 70～ 170 116 79 91.5 32 70
75 200 70 76 70～ 180 128 93 106.5 35 70
100 230 93 99 70～ 210 160 117 111.5 40 70
125 260 116 124 70～ 240 190 143 132.0 45 70
150 310 138 145 70～ 280 228 168 150.0 57 70
■ルーフドレンの形式説明
ルーフドレン SCRAP 50 H=100
↑ ↑ ↑
種類　呼び径 スラブ厚
＊スラブ厚をご指示ください。
●　価格表 （税込）●
Ｈ寸法 スラブ厚200㎜ｍまで
呼び径 SCRAP SCRALP SCBAP
50 ¥18,730 ¥18,550 ¥18,550
65 ¥23,790 ¥23,370 ¥23,370
75 ¥24,040 ¥23,610 ¥23,610
100 ¥28,430 ¥27,940 ¥27,940
125 ¥45,450 ¥44,840 ¥44,840
150 ¥67,900 ¥67,350 ¥67,350
Ｈ寸法 スラブ厚201～500㎜まで
呼び径 SCRAP SCRALP SCBAP
50 ¥19,040 ¥18,850 ¥18,850
65 ¥24,100 ¥23,670 ¥23,670
75 ¥24,340 ¥23,920 ¥23,920
100 ¥28,740 ¥28,250 ¥28,250
125 ¥45,750 ¥45,140 ¥45,140
150 ¥68,200 ¥67,650 ¥67,650
＊ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。
