   26   アスファルト・シート防水、ねじ込式 外断熱用コーナードレン
１．Cシリーズ　　２.防水層張掛け幅50mmタイプ　　３.防水層張掛け幅100mmタイプ

１．Cシリーズ

 　　●　　全体のデザインがコンパクトに設計されたエコノミータイプ
◆　特徴　◆
  1. 取付け：　型枠に取付けてからコンクリを打込みます。
  2. 防水対応：　アスファルト・シート防水対応です。
  3. 配管：　一度ネジ管に接続してから樋等に接続します。
  4. 壁厚・断熱材厚をご連絡ください。
　
納まり図 064
■製品情報
  • 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
  • アスファルト防水・シート防水のいずれかと断熱材を併用する防水工法用ドレンです。
  • dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
  • 品番(5)のボルト（50L）で対応可能な防水層厚さは10mm程度で、断熱材厚さは30mm程度までです。それ以上の防水層厚さ、及び断熱材厚さの場合は別途ご相談ください。
  • 各サイズごとの本体と防水層押え・断熱材押えは共通です。

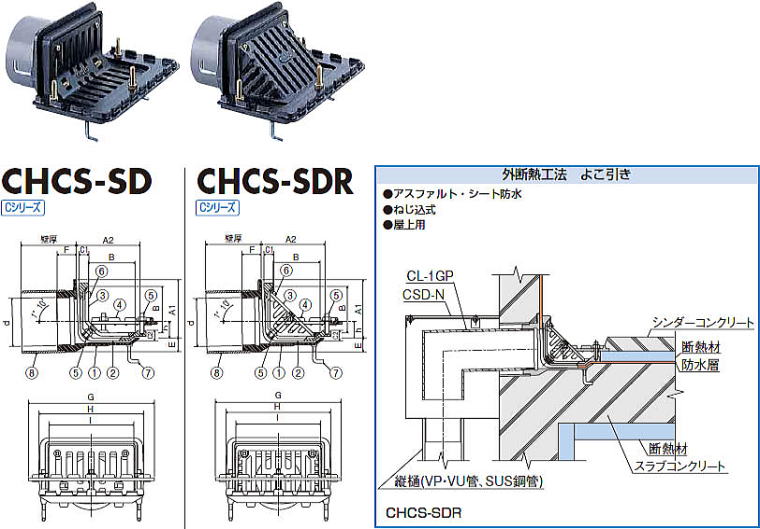

外断熱用コーナードレン CHCS-SD・CHCS-SDR
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 防水層押え 1
3 ストレーナ 1
4 断熱材押え 1
5 ボルト・ナット 5 C3604 M8ｘ50L
6 止めビス 2（4）※ C2700W M6ｘ12L
7 アンカー 4 SWRM ユニクロメッキ
8 スリーブ 1 塩ビ管 VU管
付属品 位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー
※呼ビ径125の止めビスは4個（CHCS-SD）
●　寸法表 mm　●
呼び径 ネジ径 本体 防水層押え ストレーナー 断熱材押え
ｄ A1 A2 E F H h C1 C2 B I G
75 87.9 107 116 25 35 190 30.0 15 20 85 155 230
100 113.0 122 132 29 40 206 38.5 15 20 100 172 248
125 138.4 152 157 29 40 220 51.0 15 20 125 186 262
150 163.8 180 190 29 40 290 63.0 15 20 160 255 333
■コーナードレンの形式説明
コーナードレン CHCS-SD 75 L=200 D=30
↑ ↑ ↑ ↑
種類　呼び径 壁厚 断熱材厚
＊壁厚・断熱材厚をご指示ください。
●　価格表 （税込）●
L寸法 壁厚200mmまで
呼び径 CHCS-SD CHCS-SDR
75 ¥7,340 ¥7,340
100 ¥8,740 ¥8,740
125 ¥12,740 ¥12,740
150 ¥20,280 ¥20,280
L寸法 壁厚201～500mmまで
呼び径 CHCS-SD CHCS-SDR
75 ¥7,600 ¥7,600
100 ¥9,000 ¥9,000
125 ¥13,000 ¥13,000
150 ¥20,540 ¥20,540
＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 >> 呼樋のページへ

2．防水層張掛け幅50mmタイプ
◆　特徴　◆
  1. 取付け：　型枠に取付けてからコンクリを打込みます。
  2. 防水対応：　アスファルト・シート防水対応です。
  3. 配管：　一度ネジ管に接続してから樋等に接続します。
  4. 壁厚・断熱材厚をご連絡ください。
■製品情報
  • 防水層の張掛け幅が50mm以上ありますので、防水層の防水層との密着性が向上し、より確実に出来ます。
  • 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
  • アスファルト防水・シート防水のいずれかと断熱材を併用する防水工法用ドレンです。
  • dネジ部は管用テ－パねじを施しています。
  • 品番(5)のボルト（50L）で対応可能な防水層厚さは10mm程度で、断熱材厚さは30mm程度までです。それ以上の防水層厚さ、及び断熱材厚さの場合は別途ご相談ください。
  • 各サイズごとの本体と防水層押え・断熱材押えは共通です。
施工要領 063

■コーナードレンの形式説明
コーナードレン HCS-5SD 75 L=200 D=30
↑ ↑ ↑ ↑
種類　呼び径 壁厚 断熱材厚
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 防水層押え 1
3 ストレーナ 1
4 断熱材押え 1
5 ボルト・ナット 5 C3604 M8x50L
6 止めビス 2(4)※ C2700W M6x12(14)L
7 アンカーボルト 4 SWRM ユニクロメッキ
8 スリーブ 1 塩ビ管 VU管
付属品 位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー
  ＊壁厚をご指示ください。   ※呼ビ径125・150 の止めビスM6x14Lは4 個
●　寸法表 mm　●
呼び径 ネジ径 本体 防水層押え ストレーナー 断熱材押え スリーブL(壁厚100の場合)
d A E F I h C B G H 使用材料  L
75 Rc3（87.9） 130 20 35 230 35.5 11 85 155 280 VU100 75
100 Rc4（113.0） 155 23 40 260 48.0 11 100 172 300 VU125
125 Rc5（138.4） 180 26 44 280 54.0 12 125 186 304 VU150
150 Rc6（163.8） 198 27 50 310 65.0 12 160 255 334 VU200
●　価格表　●
呼び径 L寸法 壁厚200mmまで L寸法 壁厚201～500mmまで
HCS-5SD HCS-5SDR HCS-5SD HCS-5SDR
75 ¥9,260 ¥9,260 ¥9,520 ¥9,520
100 ¥11,240 ¥11,240 ¥11,500 ¥11,500
125 ¥17,420 ¥17,420 ¥17,680 ¥17,680
150 ¥24,290 ¥24,290 ¥24,550 ¥24,550
＊コーナードレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 >> 呼樋のページへ

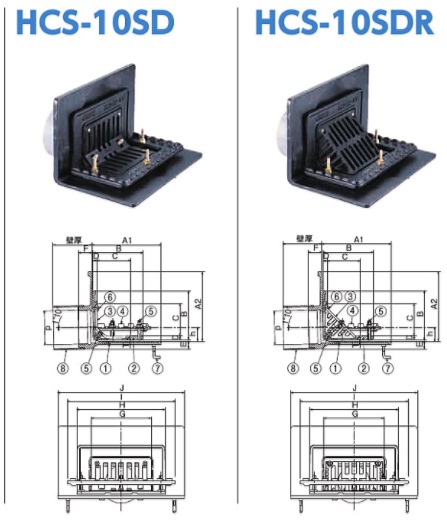

３．防水層張掛け幅100mmタイプ
◆　特徴　◆
  1. 取付け：　型枠に取付けてからコンクリを打込みます。
  2. 防水対応：　アスファルト・シート防水対応です。
  3. 配管：　一度ネジ管に接続してから樋等に接続します。
  4. 壁厚・断熱材厚をご連絡ください。
■製品情報
  • 防水層の張掛け幅が100mm以上ありますので、防水層の防水層との密着性が向上し、より確実に出来ます。
  • 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
  • アスファルト防水・シート防水のいずれかと断熱材を併用する防水工法用ドレンです。
  • dネジ部は管用テ－パねじを施しています。
  • 品番(5)のボルト（50L）で対応可能な防水層厚さは10mm程度で、断熱材厚さは30mm程度までです。それ以上の防水層厚さ、及び断熱材厚さの場合は別途ご相談ください。
  • 各サイズごとの本体と防水層押え・断熱材押えは共通です。
施工要領 063

■コーナードレンの形式説明
コーナードレン HCS-10SD 75 L=200 D=30
↑ ↑ ↑ ↑
種類　呼び径 壁厚 断熱材厚
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 防水層押え 1
3 ストレーナ 1
4 断熱材押え 1
5 ボルト・ナット 5 C3604 M8x50L
6 止めビス 2(4)※ C2700W M6x12(14)L
7 アンカーボルト 4 SWRM ユニクロメッキ
8 スリーブ 1 塩ビ管 VU管
付属品 位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー
  ＊壁厚をご指示ください。   ※呼ビ径125・150 の止めビスM6x14Lは4 個
●　寸法表 mm　●
呼び径 ネジ径 本体 防水層押え ストレーナー 断熱材押え スリーブL(壁厚100の場合)
d A E F I h C B G H 使用材料  L
75 Rc3（87.9） 130 20 35 230 35.5 11 85 155 280 VU100 75
100 Rc4（113.0） 155 23 40 260 48.0 11 100 172 300 VU125
125 Rc5（138.4） 180 26 44 280 54.0 12 125 186 304 VU150
150 Rc6（163.8） 198 27 50 310 65.0 12 160 255 334 VU200
●　価格表　●
呼び径 L寸法 壁厚200mmまで L寸法 壁厚201～500mmまで
HCS-10SD HCS-10SDR HCS-10SD HCS-10SDR
75 ¥15,920 ¥15,920 ¥16,180 ¥16,180
100 ¥18,930 ¥18,930 ¥19,190 ¥19,190
125 ¥26,890 ¥26,890 ¥27,150 ¥27,150
150 ¥36,250 ¥36,250 ¥36,510 ¥36,510
＊コーナードレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 >> 呼樋のページへ
