25 アスファルト・シート防水、差込式 外断熱用ルーフドレン
|
|

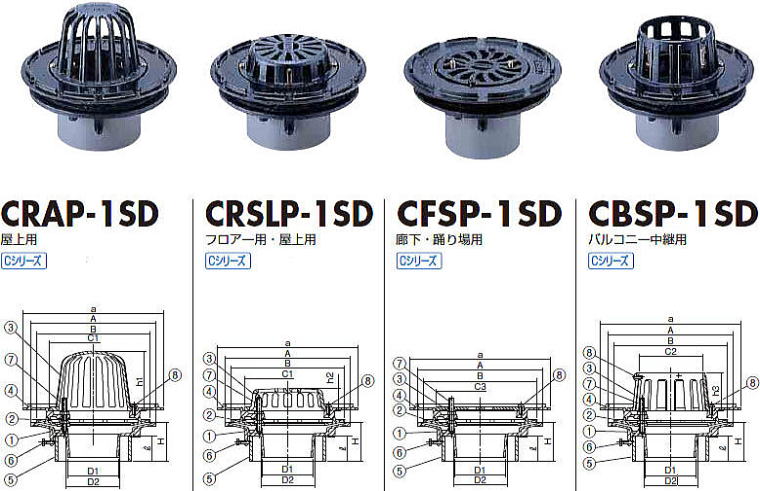

| １．Cシリーズ ２．シート防水巾50mmタイプ |
|
|
● 全体のデザインがコンパクトに設計されたエコノミータイプ |
|
| ◆ 特徴 ◆ |
- 取付け： 型枠に取付けてからコンクリを打込みます。
- 防水対応： アスファルト・シート防水対応です。
- 配管： 塩ビ管等を直接差し込んで接続します。
- 断熱材厚み40ミリ以上の場合ご連絡ください。
|
| |
| |
| |
| |
| |
|
|
|
|
| ■製品情報 |
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- 品番(7)のボルト（70L）で対応可能な防水層厚さは15mm程度までで、断熱材厚さは20～30mm程度まで（防水層厚15mm時）です。それ以上の防水層厚さ、及び断熱材厚さの場合は別途ご相談ください。
- アスファルト防水・シート防水のいずれかと断熱材を併用する防水工法用ドレンです。
- 断熱材押えにより確実に断熱材を押え、しかもWナット式により施工もスピーディーに行えます。
- 各サイズごとの本体・防水層押え・断熱材押えは共通です。
|
 ドレン本体と配管の接続が屋内にくる場合は、ねじ込式のドレンを選定してください。
|
|
|
 |
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
防水層押え |
1 |
| 3 |
ストレーナ |
1 |
| 4 |
断熱材押え |
1 |
| 5 |
スリーブ |
1 |
塩ビ管 |
VU管 |
| 6 |
六角ボルト |
3 |
SWRM |
M6ｘ20L |
| 7 |
ボルト・ナット |
2（3）※ |
C3604 |
M8ｘ70L |
| 8 |
止めビス |
2（5）※ |
C2700W |
M6ｘ12L |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
|
※呼ビ径50・65・75のボルトは2個、100･125は3個
※CBSP-1SDの止めビスは5個 |
|
|
● 寸法表 mm ●
| 呼び径 |
本体 |
防水層押え |
ストレーナー |
断熱材押え |
| A |
D1 |
D2 |
H |
B |
C1 |
C2 |
C3 |
h1 |
h2 |
h3 |
a |
| 50 |
170 |
44 |
50 |
70～ |
150 |
98 |
64 |
102 |
76.5 |
30 |
70 |
200 |
| 65 |
190 |
60 |
66 |
70～ |
170 |
116 |
79 |
120 |
91.5 |
32 |
70 |
220 |
| 75 |
200 |
70 |
76 |
70～ |
180 |
128 |
93 |
132 |
106.5 |
35 |
70 |
230 |
| 100 |
230 |
93 |
99 |
70～ |
210 |
160 |
117 |
162 |
111.5 |
40 |
70 |
260 |
| 125 |
260 |
116 |
124 |
70～ |
240 |
190 |
143 |
192 |
132.0 |
45 |
70 |
290 |
| 150 |
310 |
138 |
145 |
70～ |
280 |
228 |
168 |
230 |
150.0 |
57 |
70 |
320 |
|
|
|
■ルーフドレンの形式説明
|
ルーフドレン |
|
CRAP-1SD |
|
50 |
|
H=200 |
|
D=50 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
スラブ厚 |
断熱材厚 |
|
| ＊スラブ厚・断熱材厚をご指示ください。 |
|
|
|
| ● 価格表 （税込）● |
| Ｈ寸法 スラブ厚200mmまで |
| 呼び径 |
CRAP-1SD |
CRSLP-1SD |
CFSP-1SD |
CBSP-1SD |
| 50 |
¥4,840 |
¥4,680 |
¥4,680 |
¥4,680 |
| 65 |
¥6,350 |
¥6,040 |
¥6,040 |
¥6,040 |
| 75 |
¥6,760 |
¥6,450 |
¥6,450 |
¥6,450 |
| 100 |
¥8,120 |
¥7,700 |
¥7,700 |
¥7,700 |
| 125 |
¥9,780 |
¥9,260 |
¥9,260 |
¥9,260 |
| 150 |
¥13,420 |
¥12,740 |
¥12,740 |
¥12,740 |
|
|
| Ｈ寸法 スラブ厚201～500mmまで |
| 呼び径 |
CRAP-1SD |
CRSLP-1SD |
CFSP-1SD |
CBSP-1SD |
| 50 |
¥5,100 |
¥4,940 |
¥4,940 |
¥4,940 |
| 65 |
¥6,610 |
¥6,300 |
¥6,300 |
¥6,300 |
| 75 |
¥7,020 |
¥6,710 |
¥6,710 |
¥6,710 |
| 100 |
¥8,380 |
¥7,960 |
¥7,960 |
¥7,960 |
| 125 |
¥10,040 |
¥9,520 |
¥9,520 |
¥9,520 |
| 150 |
¥13,680 |
¥13,000 |
¥13,000 |
¥13,000 |
|
|
| ＊ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。 |
|
|
|
|

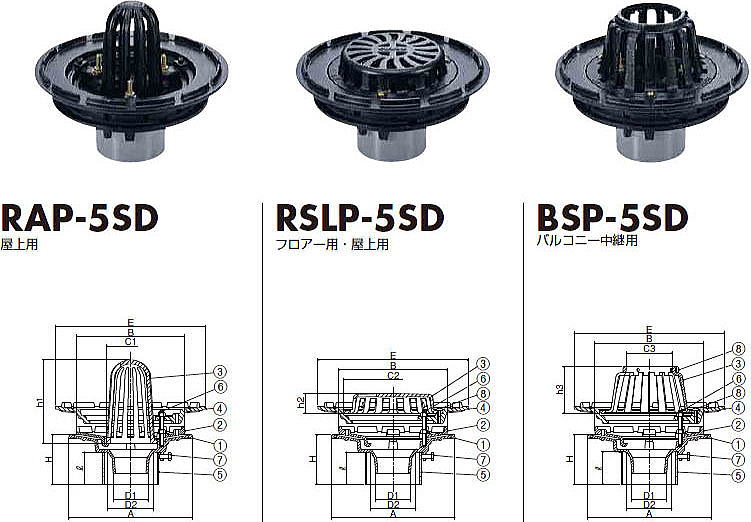

| ◆ 特徴 ◆ |
- 取付け： 型枠に取付けてからコンクリを打込みます。
- 防水対応： アスファルト・シート防水対応です。
- 配管： 塩ビ管等を直接差し込んで接続します。
- 断熱材厚み40ミリ以上の場合ご連絡ください。
|
| |
| |
| |
| |
| |
|
|
|
|
| ■製品情報 |
- 防水層の貼り幅が50mm以上ありますので、防水層の貼り付け作業がより確実に出来ます。
- 品番(6)のボルト（70L）で対応可能な防水層厚さは10mm程度までで、断熱材厚さは30～40mm程度まで（防水層厚10mm時）です。それ以上の防水層厚さ、及び断熱材厚さの場合は別途ご相談ください。
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- アスファルト防水・シート防水のいずれかと断熱材を併用する防水工法用ドレンです。
- 断熱材押えにより確実に断熱材を押え､しかもWナット式により施工もスピーディーに行えます。
- 品番(7)の六角ボルトは、スリーブの落下防止と本体固定のアンカーとなり3箇所あります。
- 各サイズごとの本体と防水層押え・断熱材押えは共通です。
|
| ドレン本体と配管の接続が屋内にくる場合は、ねじ込式のドレンを選定してください。 |
|
|
 |
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
防水層押え |
1 |
| 3 |
ストレーナ |
1 |
| 4 |
断熱材押え |
1 |
| 5 |
スリーブ |
1 |
塩ビ管 |
VU管 |
| 6 |
ボルト･ナット・座金 |
3 |
C3604 |
M8ｘ70L |
| 7 |
六角ボルト |
3 |
SWRM |
M6ｘ20L |
| 8 |
止めビス |
3（6）※ |
C2700W |
M6ｘ12L |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
|
| ※BSP-5SDの止めビスは6個 |
|
|
|
● 寸法表 mm ●
| 呼び径 |
本体 |
防水層押え |
ストレーナー |
断熱材押え |
| A |
D1 |
D2 |
H |
B |
C1 |
C2 |
C3 |
h1 |
h2 |
h3 |
E |
| 50 |
221 |
45 |
62 |
80～ |
176 |
70 |
160 |
64 |
146.5 |
39 |
90 |
265 |
| 65 |
241 |
61 |
78 |
80～ |
196 |
90 |
180 |
80 |
161.5 |
39 |
95 |
285 |
| 75 |
251 |
71 |
92 |
80～ |
220 |
100 |
200 |
93 |
170.0 |
40 |
100 |
305 |
| 100 |
267 |
94 |
115 |
80～ |
245 |
116 |
220 |
118 |
201.5 |
40 |
110 |
325 |
| 125 |
306 |
119 |
140 |
80～ |
275 |
155 |
250 |
146 |
211.5 |
44 |
120 |
350 |
|
|
|
■ルーフドレンの形式説明
|
ルーフドレン |
|
RAP-5SD |
|
50 |
|
H=200 |
|
D=50 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
スラブ厚 |
断熱材厚 |
|
| ＊スラブ厚・断熱材厚をご指示ください。 |
|
|
|
| ● 価格表 （税込）● |
| Ｈ寸法 スラブ厚200mmまで |
| 呼び径 |
RAP-5SD |
RSLP-5SD |
BSP-5SD |
| 50 |
¥6,760 |
¥6,610 |
¥6,610 |
| 65 |
¥8,120 |
¥7,800 |
¥7,800 |
| 75 |
¥8,320 |
¥8,010 |
¥8,010 |
| 100 |
¥9,620 |
¥9,210 |
¥9,210 |
| 125 |
¥14,510 |
¥13,990 |
¥13,990 |
| 150 |
¥17,220 |
¥16,540 |
¥16,540 |
|
|
| Ｈ寸法 スラブ厚201～500mmまで |
| 呼び径 |
RAP-5SD |
RSLP-5SD |
BSP-5SD |
| 50 |
¥7,020 |
¥6,870 |
¥6,870 |
| 65 |
¥8,380 |
¥8,060 |
¥8,060 |
| 75 |
¥8,580 |
¥8,270 |
¥8,270 |
| 100 |
¥9,880 |
¥9,470 |
¥9,470 |
| 125 |
¥14,770 |
¥14,250 |
¥14,250 |
| 150 |
¥17,480 |
¥16,800 |
¥16,800 |
|
|
| ＊ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。 |
|
|
|
