- デッキプレート用コーナードレン
|
- 立上がり部乾式工法用デッキプレート用ドレンの情報ページです。DCHCS-S・DCHCS・DCCM-S・DCCMの製品情報、取扱説明、価格のご案内です。
|
 |
中部ルーフドレンの販売
|
 |
|
 |
| |
 |
|
| 支払い方法 |
送料 |
出荷営業日 |
銀行
振込 |
代金
引換 |
掛け
後払 |
一部除き本州・四国 1,980円
その他別途お見積り |
通常1～4日
欠品時ご連絡 |
|
|
|
|
|
|
| １．打込み、アスファルト・シート防水、ねじ込式接続用 ２．打込み、モルタル・塗膜防水 、ねじ込式接続用 |
|
|
| ◆ 特徴 ◆ |
- 取付け： デッキに取付けてからコンクリを打込みます。
- 防水対応： アスファルト・シート防水対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
|
| |
|
|
|
|
| ■製品情報 |
- dネジ部は管用テーパねじを施しています。
- 品番(4)のボルト（50L）で対応可能な防水層厚さは10mm程度までです。それ以上の防水厚さの場合は別途ご相談ください。
|

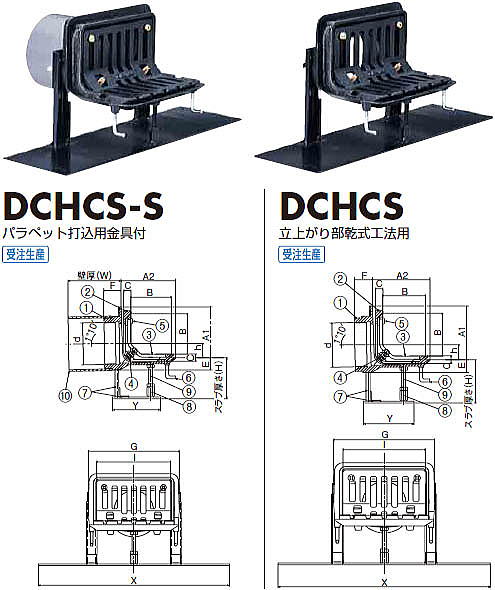

| DCHCS |
|
|
|
|
 |
|
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
防水層押え |
1 |
| 3 |
ストレーナ |
1 |
| 4 |
ボルト・ナット |
2 |
C3604 |
M8x50L |
| 5 |
止めビス |
2（4）※ |
C2700W |
M6x12L |
| 6 |
アンカーボルト |
2 |
SWRM |
ユニクロメッキ付き |
| 7 |
固定金具 |
1 |
SWRM |
CSコート |
| 8 |
高ナット |
1 |
M8 |
| 9 |
補助ボルト |
1 |
| 10 |
スリーブ |
1 |
塩ビ管 |
VU管 |
| 付属品 |
位置決め座・スタッドボルト（M8）・
蝶ナット・押え板・保護カバー |
パラペット
打込用のみ |
|
| ※呼ビ径125・150の止めビスは4個 |
|
|
● 寸法表 mm ●
| 呼び径 |
ネジ径 |
本体 |
防水層
押え |
ストレーナ |
固定金具 |
| d |
A1 |
A2 |
E |
F |
G |
H |
ｈ |
C |
B |
I |
X |
Y |
| 50 |
59.6 |
97 |
107 |
19 |
35 |
155 |
50～ |
18.0 |
15 |
75 |
120 |
400 |
110 |
| 65 |
75.2 |
97 |
107 |
24 |
42 |
155 |
50～ |
25.5 |
15 |
75 |
120 |
400 |
110 |
| 75 |
87.9 |
107 |
116 |
25 |
35 |
190 |
50～ |
30.0 |
15 |
85 |
155 |
400 |
120 |
| 100 |
113.0 |
122 |
132 |
29 |
40 |
206 |
50～ |
38.5 |
15 |
100 |
172 |
400 |
130 |
| 125 |
138.4 |
152 |
157 |
29 |
40 |
220 |
50～ |
51.0 |
15 |
125 |
186 |
400 |
160 |
| 150 |
163.8 |
180 |
190 |
29 |
40 |
290 |
50～ |
63.0 |
15 |
160 |
255 |
400 |
190 |
|
|
|
■コーナードレン DCHCS-S の形式説明
|
コーナードレン |
|
DCHCS-S |
|
100 |
|
H=100 |
|
L=150 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
スラブ厚 |
|
壁厚 |
|
| ＊スラブ厚および壁厚をご指示ください。 |
|
■コーナードレン DCHCS の形式説明
|
コーナードレン |
|
DCHCS |
|
100 |
|
H=100 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
スラブ厚 |
|
| ＊スラブ厚をご指示ください。 |
|
|
|
● 価格表（税込）●
| 呼び径 |
L寸法 壁厚200mmまで |
| DCHCS-S |
DCHCS |
| 50 |
¥7,080 |
¥6,350 |
| 65 |
¥7,540 |
¥6,820 |
| 75 |
¥8,170 |
¥7,440 |
| 100 |
¥9,880 |
¥9,100 |
| 125 |
¥13,730 |
¥12,280 |
| 150 |
¥21,120 |
¥18,980 |
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
呼樋のページへ |
|
|
|
| ◆ 特徴 ◆ |
- 取付け： デッキに取付けてからコンクリを打込みます。
- 防水対応： モルタル・塗膜防水対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
|
|
|
| ■製品情報 |
- 仕上モルタル不要。
- dネジ部は管用テーパねじを施しています。
- 品番(4)のボルト（50L）で対応可能な防水層厚さは10mm程度までです。それ以上の防水厚さの場合は別途ご相談ください。
|

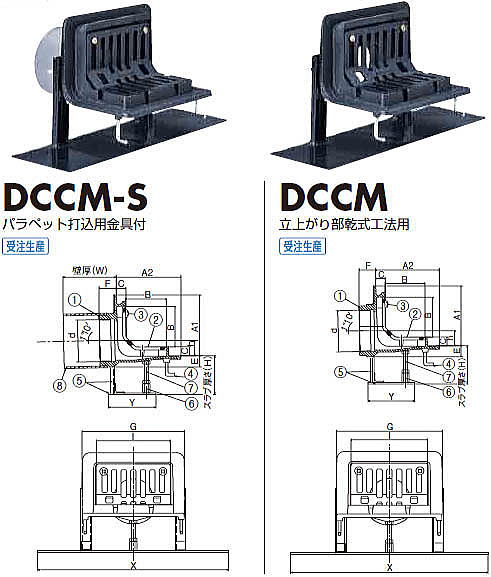

| DCCM |
|
|
|
|
 |
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
ストレーナ |
1 |
| 3 |
止めビス |
2（4）※ |
C2700W |
M6x12L |
| 4 |
アンカーボルト |
2 |
SWRM |
ユニクロメッキ付き |
| 5 |
固定金具 |
1 |
SS400 |
CSコート |
| 6 |
高ナット |
1 |
SWRM |
M8 |
| 7 |
補助ボルト |
1 |
| 8 |
スリーブ |
1 |
塩ビ管 |
VU管 |
| 付属品 |
位置決め座・スタッドボルト（M8）・
蝶ナット・押え板・保護カバー |
パラペット
打込用のみ |
|
| ※呼ビ径125・150の止めビスは4個 |
|
|
● 寸法表 mm ●
| 呼び径 |
ネジ径 |
本体 |
防水層
押え |
ストレーナ |
固定金具 |
| d |
A1 |
A2 |
E |
F |
G |
H |
ｈ |
C |
B |
I |
X |
Y |
| 50 |
59.6 |
117 |
125 |
16.5 |
35 |
180 |
50～ |
20.5 |
20 |
75 |
120 |
400 |
110 |
| 65 |
75.2 |
117 |
125 |
19.0 |
42 |
180 |
50～ |
30.5 |
20 |
75 |
120 |
400 |
110 |
| 75 |
87.9 |
127 |
135 |
23.5 |
35 |
215 |
50～ |
31.5 |
20 |
85 |
155 |
400 |
120 |
| 100 |
113.0 |
142 |
150 |
25.5 |
40 |
230 |
50～ |
41.0 |
20 |
100 |
172 |
400 |
130 |
| 125 |
138.4 |
168 |
175 |
26.0 |
40 |
245 |
50～ |
54.0 |
20 |
125 |
186 |
400 |
160 |
| 150 |
163.8 |
204 |
210 |
21.0 |
40 |
315 |
50～ |
66.0 |
20 |
160 |
255 |
400 |
190 |
|
|
■コーナードレン DCCM-S の形式説明
|
コーナードレン |
|
DCCM-S |
|
100 |
|
H=100 |
|
L=150 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
スラブ厚 |
|
壁厚 |
|
| ＊スラブ厚および壁厚をご指示ください。 |
|
■コーナードレン DCCM の形式説明
|
コーナードレン |
|
DCCM |
|
100 |
|
H=100 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
スラブ厚 |
|
| ＊スラブ厚をご指示ください。 |
|
|
|
● 価格表（税込）●
| 呼び径 |
L寸法 壁厚200mmまで |
| DCCM-S |
DCCM |
| 50 |
¥6,500 |
¥5,780 |
| 65 |
¥6,920 |
¥6,190 |
| 75 |
¥7,340 |
¥6,610 |
| 100 |
¥8,740 |
¥7,960 |
| 125 |
¥12,170 |
¥10,720 |
| 150 |
¥18,050 |
¥15,920 |
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
呼樋のページへ |
|
|
|
