   15   モルタル防水、差込式 細溝用フロアードレン
◆　特徴　◆
  1. 取付け：　型枠に取付けてからコンクリを打込みます。
  2. 防水対応：　モルタル防水対応です。
  3. 配管：　塩ビ管等を直接差し込んで接続します。

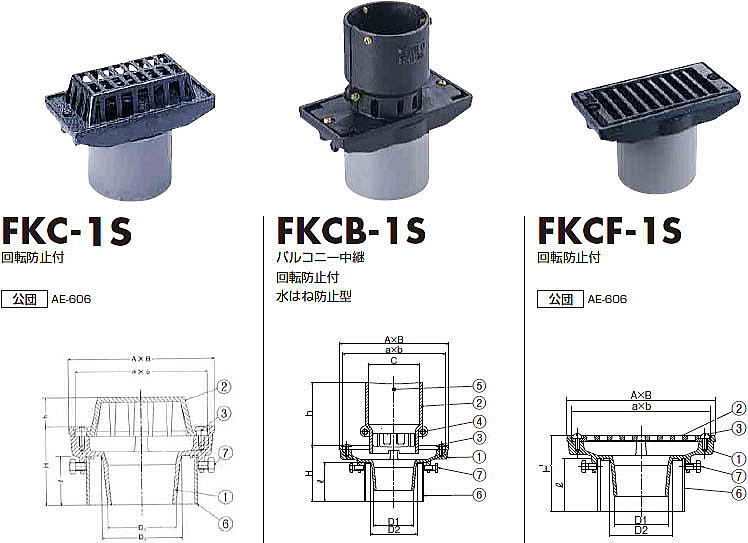

フロアードレン FKC-１S・FKCB-１S・FKCF-１S
■製品情報
  • 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
  • 溝幅100mmに適用するフロアードレンです。
ドレン本体と配管の接続が屋内にくる場合は、ねじ込式のドレンを選定してください。
施工要領 058
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 ストレーナ 1※
3 止めビス 2 C2700W M6x12L
4 連結用ビス・ナット 2 M6x16L
5 固定用ビス 3 M6x12L
6 スリーブ 1 塩ビ管 -
7 六角ボルト 2 SWRM M6x20L
付属品 位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー
※FKCB-1Sの品番(2)ストレーナはL、Rで1組になります。
●　寸法表 mm　●
種類 呼び径 本体 ストレーナ
d A B D1 D2 H a b c h
FKC-1S 50 125 82 44 56 70～ 112 69 - 29
75 195 100 71 83 80～ 183 87 - 32
FKCB-1S 50 125 82 44 56 70～ 112 68 64 94
75 195 100 71 83 80～ 183 86 92 112
FKCF-1S 50 125 82 44 56 70～ 112 69 - -
75 195 100 71 83 80～ 183 87 - -
　

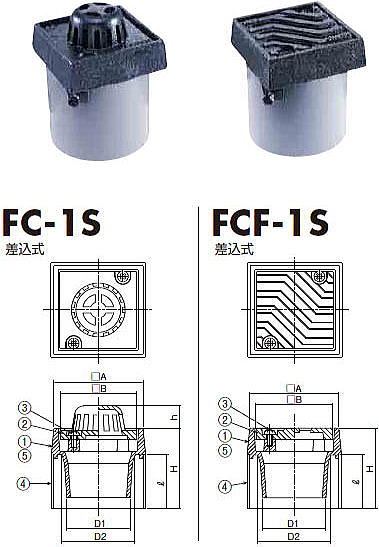

フロアードレン FC-１S・FCF-１S
■製品情報
  • 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
  • 溝幅100mmに適用するドレンです。
  • dネジ部はJIS B 0203（管用テーパネジ）に準拠しています。
ドレン本体と配管の接続が屋内にくる場合は、ねじ込式のドレンを選定してください。
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 ストレーナ 1
3 止めビス 2 C2700W M6x12L
4 スリーブ 1 塩ビ管 -
5 六角ボルト 2 SWRM M6
付属品 位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー
●　寸法表 mm　●
呼び径 本体 ストレーナ
A H D1 D2 B h
50 100 70～ 44 56 86 25
75 100 80～ 71 83 86 25
　
■フロアードレンの形式説明
フロアードレン FKC-1S 50 H=200
↑ ↑ ↑
種類　呼び径 スラブ厚
＊スラブ厚をご指示ください。
●　価格表 （税込）●
Ｈ寸法 スラブ厚200㎜ｍまで
呼び径 FKC-１S FKCB-１S FKCF-１S FC-１S FCF-１S
50 ¥2,550 ¥3,640 ¥2,550 ¥2,550 ¥2,550
75 ¥3,070 ¥4,160 ¥3,070 ¥2,760 ¥2,760
100 ¥3,490 - - - -
Ｈ寸法 スラブ厚201～500㎜まで
呼び径 FKC-１S FKCB-１S FKCF-１S FC-１S FCF-１S
50 ¥2,810 ¥3,900 ¥2,810 ¥2,810 ¥2,810
75 ¥3,330 ¥4,420 ¥3,330 ¥3,020 ¥3,020
100 ¥3,750 - - - -
＊ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。
