- モルタル・塗膜防水、ねじ込式 コーナードレン
|
- モルタル・塗膜防水の鋳鉄製コーナードレンの情報ページです。CCM-S、CCM-SR、CM-S、CM-SR、CMN-S、CMN-SRの製品情報、取扱説明、価格のご案内です。
|
 |
中部ルーフドレンの販売
|
 |
|
 |
| |
 |
|
| 支払い方法 |
送料 |
出荷営業日 |
銀行
振込 |
代金
引換 |
掛け
後払 |
一部除き本州・四国 1,980円
その他別途お見積り |
通常1～4日
欠品時ご連絡 |
|
|
|
|
13 モルタル・塗膜防水、ねじ込式 コーナードレン
|
|
| １．Cシリーズ ２．従来型 ３．イージードレン |
|
|
● 全体のデザインがコンパクトに設計されたエコノミータイプ |
|
| ◆ 特徴 ◆ |
- 取付け： 型枠に取付けてからコンクリを打込みます。
- 防水対応： モルタル・塗膜防水対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
|
|
|
|
 |
|
| ■製品情報 |
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
- 各サイズごとの本体は共通です。
|
| CCM-S、CCM-SR |
- スラブ配筋にあたらないよう(E寸法)を最小限に小さくしてあります。
- 4本のアンカーにより本体をしっかりと固定します。
|
 防水層を塗布後、仕上モルタル等を行わない場合は、CMN-S、CMN-SRを選定してください。 |
|
|
|
|
|
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
ストレーナ |
1 |
| 3 |
止めビス |
2（4）※ |
C2700W |
M6x12L |
| 4 |
アンカーボルト |
4 |
SWRM |
ユニクロメッキ付 |
| 5 |
スリーブ |
1 |
塩ビ管 |
- |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
打込用のみ |
|
| ※呼ビ径125・150の止めビスは4個（CCM-S） |
|
|
● 寸法表 mm ●
| 呼び径 |
ネジ径 |
本体 |
ストレーナー |
| d |
A1 |
A2 |
C |
E |
F |
H |
h |
B |
I |
| 50 |
59.6 |
117 |
125 |
20 |
16.5 |
35 |
180 |
20.5 |
75 |
120 |
| 65 |
75.2 |
117 |
125 |
20 |
19.0 |
42 |
180 |
30.5 |
75 |
120 |
| 75 |
87.9 |
127 |
135 |
20 |
23.5 |
35 |
215 |
31.5 |
85 |
155 |
| 100 |
113.0 |
142 |
150 |
20 |
25.5 |
40 |
230 |
41.0 |
100 |
172 |
| 125 |
138.4 |
168 |
175 |
20 |
26.0 |
40 |
245 |
54.0 |
125 |
186 |
| 150 |
163.8 |
204 |
210 |
20 |
21.0 |
40 |
315 |
66.0 |
160 |
255 |
|
|
|
■コーナードレンの形式説明
|
コーナードレン |
|
CCM-S |
|
50 |
|
L=200 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
壁厚 |
|
＊壁厚をご指示ください。
|
|
|
|
● 価格表（税込）●
| 呼び径 |
L寸法 壁厚200mmまで |
L寸法 壁厚201～500mmまで |
| CCM-S |
CCM-SR |
CCM-S |
CCM-SR |
| 50 |
¥4,060 |
¥4,060 |
¥4,320 |
¥4,320 |
| 65 |
¥4,480 |
¥4,480 |
¥4,740 |
¥4,740 |
| 75 |
¥4,890 |
¥4,890 |
¥5,150 |
¥5,150 |
| 100 |
¥6,300 |
¥6,300 |
¥6,560 |
¥6,560 |
| 125 |
¥9,730 |
¥9,730 |
¥9,990 |
¥9,990 |
| 150 |
¥13,680 |
¥13,680 |
¥13,940 |
¥13,940 |
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
呼樋のページへ |
|
|
|

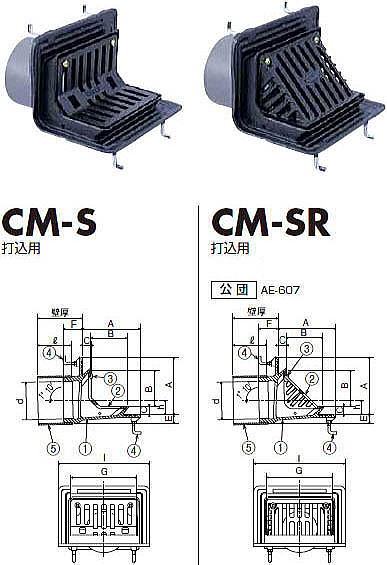

| ◆ 特徴 ◆ |
- 取付け： 型枠に取付けてからコンクリを打込みます。
- 防水対応： モルタル・塗膜防水対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
|
|
|
|
 |
|
| ■製品情報 |
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
- 各サイズごとの本体は共通です。
|
|
CM-S、CM-SR |
- スラブ配筋にあたらないように（E寸法）を最小限に小さくしてあります。
|
| 防水層を塗布後、仕上モルタル等を行わない場合は、CMN-S、CMN-SRを選定してください。 |
|
|
|
|
|
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
ストレーナ |
1 |
| 3 |
止めビス |
2（4）※ |
C2700W |
M6x12L |
| 4 |
アンカーボルト |
4 |
SWRM |
ユニクロメッキ付 |
| 5 |
スリーブ |
1 |
塩ビ管 |
VU管 |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
打込用のみ |
|
| ※呼ビ径125の止めビスは4個（CM-S） |
|
|
● 寸法表 mm ●
| 呼び径 |
ネジ径 |
本体 |
ストレーナー |
| d |
A |
C |
E |
F |
I |
h |
B |
G |
| 50 |
59.6 |
105 |
15 |
18.0 |
41 |
180 |
19.5 |
60 |
120 |
| 65 |
75.2 |
105 |
15 |
20.0 |
51 |
180 |
24.0 |
60 |
120 |
| 75 |
87.9 |
135 |
20 |
20.0 |
45 |
215 |
31.0 |
85 |
155 |
| 100 |
113.0 |
150 |
20 |
20.5 |
49 |
232 |
43.0 |
100 |
172 |
| 125 |
138.4 |
175 |
20 |
29.0 |
53 |
246 |
47.5 |
125 |
186 |
|
|
|
■コーナードレンの形式説明
|
コーナードレン |
|
CM-S |
|
50 |
|
L=200 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
壁厚 |
|
| ＊壁厚をご指示ください。 |
|
|
|
|
● 価格表（税込）●
| 呼び径 |
L寸法 壁厚200mmまで |
L寸法 壁厚201～500mmまで |
| CM-S |
CM-SR |
CM-S |
CM-SR |
| 50 |
¥5,150 |
¥5,150 |
¥5,410 |
¥5,410 |
| 65 |
¥6,140 |
¥6,140 |
¥6,400 |
¥6,400 |
| 75 |
¥6,350 |
¥6,350 |
¥6,610 |
¥6,610 |
| 100 |
¥7,490 |
¥7,490 |
¥7,750 |
¥7,750 |
| 125 |
¥12,480 |
¥12,480 |
¥12,740 |
¥12,740 |
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
呼樋のページへ |
|
|
|

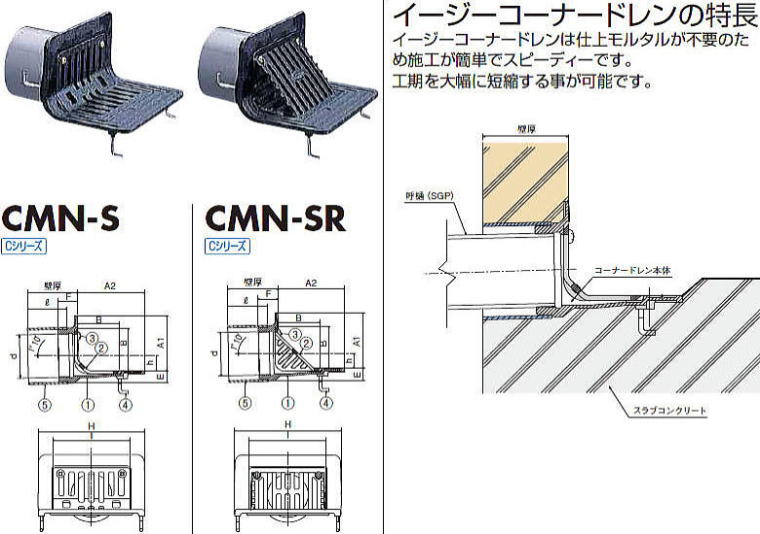

| ◆ 特徴 ◆ |
- 取付け： 型枠に取付けてからコンクリを打込みます。
- 防水対応： 塗膜防水対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
|
|
|
| ■製品情報 |
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
- 仕上げモルタル等をしない場合にご使用ください。
|
|
|
 |
|
■部品構成表
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
ストレーナ |
1 |
| 3 |
止めビス |
2 |
C2700W |
M6x12L |
| 4 |
アンカーボルト |
4 |
SWRM |
ユニクロメッキ付 |
| 5 |
スリーブ |
1 |
塩ビ管 |
VU管 |
| 付属品 |
位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー |
|
|
● 寸法表 mm ●
| 呼び径 |
ネジ径 |
本体 |
ストレーナー |
| d |
A1 |
A2 |
E |
F |
H |
h |
B |
I |
| 75 |
87.9 |
113 |
135 |
25 |
40 |
215 |
30 |
85 |
155 |
| 100 |
113.0 |
135 |
150 |
26 |
45 |
230 |
42 |
100 |
172 |
|
|
|
■コーナードレンの形式説明
|
コーナードレン |
|
CMN-S |
|
75 |
|
L=200 |
|
|
|
↑ |
|
↑ |
|
↑ |
|
|
|
種類 呼び径 |
|
壁厚 |
|
| ＊壁厚をご指示ください。 |
|
|
|
● 価格表（税込）●
| 呼び径 |
L寸法 壁厚200mmまで |
L寸法 壁厚201～500mmまで |
| CMN-S |
CMN-SR |
CMN-S |
CMN-SR |
| 75 |
¥4,890 |
¥4,890 |
¥5,150 |
¥5,150 |
| 100 |
¥6,300 |
¥6,300 |
¥6,560 |
¥6,560 |
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
呼樋のページへ |
|
|
|
