   12   アスファルト・シート防水、ねじ込式接続用 コーナードレン
１．Cシリーズ　　２．シート防水巾50mmタイプ　　３．シート防水巾100mmタイプ

１．Cシリーズ

 　●　全体のデザインがコンパクトに設計されたエコノミータイプ
◆　特徴　◆
  1. 取付け：　型枠に取付けてからコンクリを打込みます。
  2. 防水対応：　アスファルト・シート防水対応です。
  3. 配管：　一度ネジ管に接続してから樋等に接続します。

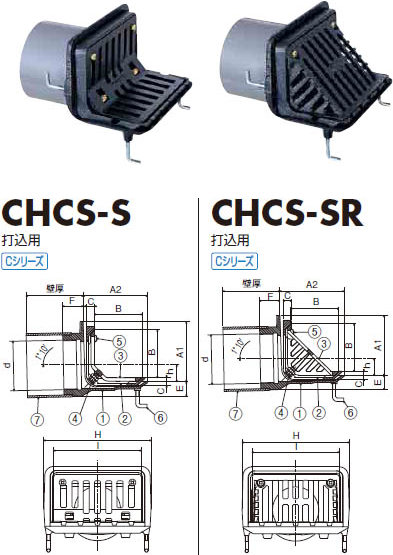

コーナードレン Cシリーズ CHCS-S・CHCS-SR
■製品情報
  • 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
  • dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
  • 露出防水にもご使用できます。
  • 品番(4)のボルト（50L）で対応可能な防水層厚さは10mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
  • 各サイズごとの本体と防水層押えは共通です。
CHCS-S、CHCS-SR
  • スラブ配筋にあたらないよう(E寸法)を最小限に小さくしてあります。
  • 4本のアンカーにより本体をしっかりと固定します。
施工要領 057
納まり図 063
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 防水層押え 1
3 ストレーナ 1
4 ボルト・ナット 2 C3604 M8x50L
5 止めビス 2（4）※ C2700W M6x12L
6 アンカーボルト 4 SWRM ユニクロメッキ付
7 スリーブ 1 塩ビ管 -
付属品 位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー
※呼ビ径125・150・200の止めビスは4個（CHCS-S）
●　寸法表 mm　●
呼び径 ネジ径 本体 防水層押え ストレーナー
d A1 A2 E F H h C B I
50 59.6 97 107 19 35 155 18.0 15 75 120
65 75.2 97 107 24 42 155 25.5 15 75 120
75 87.9 107 116 25 35 190 30.0 15 85 155
100 113.0 122 132 29 40 206 38.5 15 100 172
125 138.4 152 157 29 40 220 51.0 15 125 186
150 163.8 180 190 29 40 290 63.0 15 160 255
200 214.6 230 240 34 50 300 84.5 15 210 262
■コーナードレンの形式説明
コーナードレン CHCS-S 50 L=200
↑ ↑ ↑
種類　呼び径 壁厚
＊壁厚をご指示ください。
●　価格表（税込）●
呼び径 L寸法 壁厚200mmまで L寸法 壁厚201～500mmまで
CHCS-S CHCS-SR CHCS-S CHCS-SR
50 ¥4,630 ¥4,630 ¥4,890 ¥4,890
65 ¥5,100 ¥5,100 ¥5,360 ¥5,360
75 ¥5,720 ¥5,720 ¥5,980 ¥5,980
100 ¥7,440 ¥7,440 ¥7,700 ¥7,700
125 ¥11,290 ¥11,290 ¥11,550 ¥11,550
150 ¥16,750 ¥16,750 ¥17,010 ¥17,010
200 ¥45,090 ¥45,090 ¥45,350 ¥45,350
＊コーナードレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 >> 呼樋のページへ

２．シート防水巾50mmタイプ
◆　特徴　◆
  1. 取付け：　型枠に取付けてからコンクリを打込みます。
  2. 防水対応：　アスファルト・シート防水対応です。
  3. 配管：　一度ネジ管に接続してから樋等に接続します。

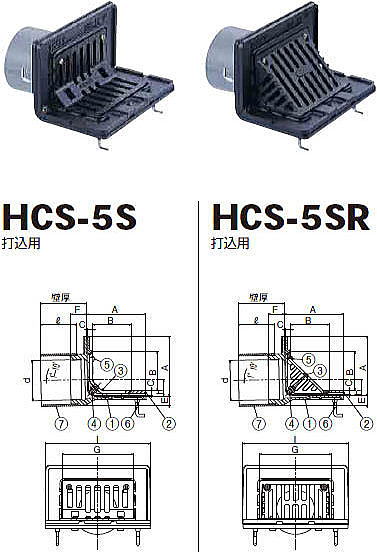

コーナードレン シート防水巾50mmタイプ HCS-5S・HCS-5SR
■製品情報
  • 防水層の貼り幅が50mm以上ありますので、防水層の貼り付け作業がより確実に出来ます。
  • 露出防水としてもご使用できます。
  • 品番(4)のボルト（50L）で対応可能な防水層厚さは10mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
  • 防水層押えには排水用の溝がありますので、排水がスムーズに行えます。
  • 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
  • dネジ部はJIS　B　0203（管用テ－パねじ）に準拠しています。
  • スラブ配筋にあたらないように（E寸法）を最小限に小さくしてあります。
  • 各サイズごとの本体と防水層押えは共通です。
施工要領 057
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 防水層押え 1
3 ストレーナ 1
4 ボルト・ナット 2 C3604 M8x50L
5 止めビス 2(4)※ C2700W M6x12L
6 アンカーボルト 4 SWRM ユニクロメッキ付
7 スリーブ 1 塩ビ管 -
付属品 位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー		 打込用のみ
※呼ビ径125・150 の止めビスは4 個（HCS-5S）
●　寸法表 mm　●
呼び径 ネジ径 本体 防水層押え ストレーナー
d A E F I h C B G
75 87.9 130 20 35 230 35.5 11 85 155
100 113.0 155 20 40 260 48.0 11 100 172
125 138.4 180 25 44 280 54.0 12 125 186
150 163.8 198 27 50 310 65.0 12 160 255
■コーナードレンの形式説明
コーナードレン HCS-5S 50 L=200
↑ ↑ ↑
種類　呼び径 壁厚
＊壁厚をご指示ください。
●　価格表（税込）●
呼び径 L寸法 壁厚200mmまで L寸法 壁厚201～500mmまで
HCS-5S HCS-5SR HCS-5S HCS-5SR
75 ¥7,650 ¥7,650 ¥7,910 ¥7,910
100 ¥9,940 ¥9,940 ¥10,200 ¥10,200
125 ¥15,970 ¥15,970 ¥16,230 ¥16,230
150 ¥20,750 ¥20,750 ¥21,010 ¥21,010
＊コーナードレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 >> 呼樋のページへ

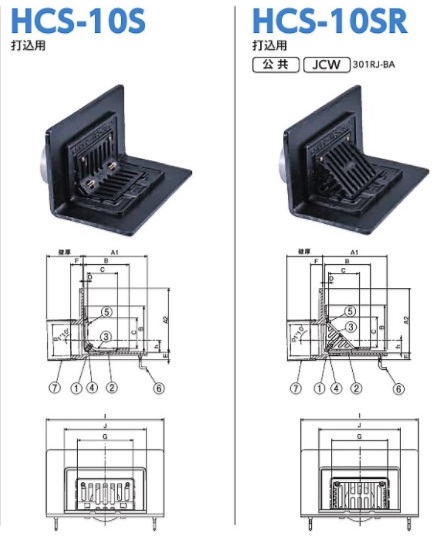

３．シート防水巾100mmタイプ
◆　特徴　◆
  1. 取付け：　型枠に取付けてからコンクリを打込みます。
  2. 防水対応：　アスファルト・シート防水対応です。
  3. 配管：　一度ネジ管に接続してから樋等に接続します。
■製品情報
  • 防水層の貼り幅が100mm以上ありますので、防水層の貼り付け作業がより確実に出来ます。
  • 露出防水としてもご使用できます。
  • 品番(4)のボルト（50L）で対応可能な防水層厚さは10mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
  • 防水層押えには排水用の溝がありますので、排水がスムーズに行えます。
  • 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
  • dネジ部はJIS　B　0203（管用テ－パねじ）に準拠しています。
  • スラブ配筋にあたらないように（E寸法）を最小限に小さくしてあります。
  • 防水層押え及びストレーナはHCS-5S(R)tと共通です。
施工要領 057

■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 防水層押え 1
3 ストレーナ 1
4 ボルト・ナット 2 C3604 M8x50L
5 止めビス 2(4)※ C2700W M6x12（14）L
6 アンカーボルト 4 SWRM ユニクロメッキ付
7 スリーブ 1 塩ビ管 VU管
付属品 位置決め座・スタッドボルト（M8）
蝶ナット・押え板・保護カバー

    ※呼ビ径125・150 の止めビスはM6x14L、数量は4 個
●　寸法表 mm　●
呼び径 ネジ径 本体 防水層押え ストレーナー スリーブL
（壁厚100の場合）
d A1 A2 E F I h B D J C G 使用材料 L
75 87.9 182 180 20 37 330 36 128 11 228 85 155 VU100 75
100 113.0 213 205 20 43 360 48 153 11 258 100 172 VU125
125 138.4 230 226 25 44 360 54 178 12 278 125 186 VU150
150 163.8 245 245 27 50 385 64 198 12 308 160 255 VU180
■コーナードレンの形式説明
コーナードレン HCS-10S 50 L=200
↑ ↑ ↑
種類　呼び径 壁厚
＊壁厚をご指示ください。
●　価格表（税込）●
呼び径 L寸法 壁厚200mmまで L寸法 壁厚201～500mmまで
HCS-10S HCS-10SR HCS-10S HCS-10SR
75 ¥14,300 ¥14,300 ¥14,560 ¥14,560
100 ¥17,480 ¥17,480 ¥17,740 ¥17,740
125 ¥24,960 ¥24,960 ¥25,220 ¥25,220
150 ¥34,840 ¥34,840 ¥35,100 ¥35,100
200 ¥49,400 ¥49,400 ¥49,660 ¥49,660
＊コーナードレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 >> 呼樋のページへ
