05 後付け、アスファルト・シート防水、ねじ込式 コーナードレン
|
|
| １．Cシリーズ ２．シート防水巾50mmタイプ ３．従来型 |
|
|
|
● 全体のデザインがコンパクトに設計されたエコノミータイプ |
|
| ◆ 特徴 ◆ |
- 取付け： 既設の床面等に孔を開けて後付けします。
- 防水対応： アスファルト・シート防水対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
|
|
|
| ■製品情報 |
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
- 露出防水にもご使用できます。
- 品番(4)のボルト（50L）で対応可能な防水層厚さは10mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
- 各サイズごとの本体と防水層押えは共通です。
|
| CHCS、CHCS-R |
- 呼樋にVP管を接続の場合はバルブソケットをご使用ください。
|
|
|
 |

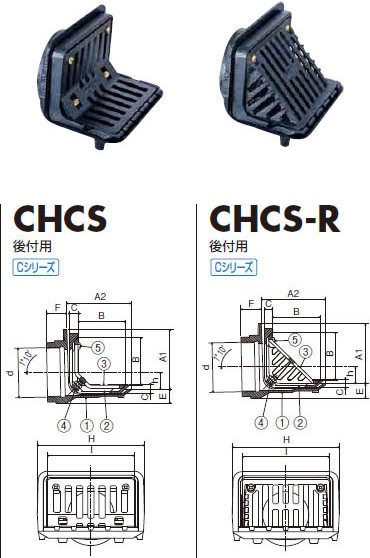

■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
防水層押え |
1 |
| 3 |
ストレーナ |
1 |
| 4 |
ボルト・ナット |
2 |
C3604 |
M8x50L |
| 5 |
止めビス |
2(4) |
C2700W |
M6x12L |
| 6 |
アンカーボルト |
4 |
SWRM |
ユニクロメッキ付 |
| 7 |
スリーブ |
1 |
塩ビ管 |
- |
※呼ビ径125・150・200の止めビスは4個（CHCS） |
|
● 寸法表 mm ●
| 呼び径 |
ネジ径 |
本体 |
防水層押え |
ストレーナー |
| ｄ |
A1 |
A2 |
E |
F |
H |
h |
C |
B |
Ｉ |
| 50 |
59.6 |
97 |
107 |
19 |
35 |
155 |
18.0 |
15 |
75 |
120 |
| 65 |
75.2 |
97 |
107 |
24 |
42 |
155 |
25.5 |
15 |
75 |
120 |
| 75 |
87.9 |
107 |
116 |
25 |
35 |
190 |
30.0 |
15 |
85 |
155 |
| 100 |
113.0 |
122 |
132 |
29 |
40 |
206 |
38.5 |
15 |
100 |
172 |
| 125 |
138.4 |
152 |
157 |
29 |
40 |
220 |
51.0 |
15 |
125 |
186 |
| 150 |
163.8 |
180 |
190 |
29 |
40 |
290 |
63.0 |
15 |
160 |
255 |
| 200 |
214.6 |
230 |
240 |
34 |
50 |
300 |
84.5 |
15 |
210 |
262 |
|
|
■コーナードレンの形式説明
|
コーナードレン |
|
CHCS |
|
50 |
|
|
|
↑ |
|
↑ |
|
|
|
種類 |
|
呼び径 |
|
|
|
|
● 価格表（税込） ●
| 呼び径 |
種類 |
| CHCS |
CHCS-R |
| 50 |
¥3,900 |
¥3,900 |
| 65 |
¥4,370 |
¥4,370 |
| 75 |
¥5,000 |
¥5,000 |
| 100 |
¥6,660 |
¥6,660 |
| 125 |
¥9,830 |
¥9,830 |
| 150 |
¥14,620 |
¥14,620 |
| 200 |
¥42,640 |
¥42,640 |
|
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
呼樋のページへ |
|
| |
|
|
| ◆ 特徴 ◆ |
- 取付け： 既設の床面等に孔を開けて後付けします。
- 防水対応： シート防水50ミリ対応です。
- 配管： 一度ネジ管に接続してから樋等に接続します。
|
| |
| |
|
| |
| |
| |
|
|
|
|
| ■製品情報 |
- 防水層の貼り幅が50mm以上ありますので、防水層の貼り付け作業がより確実に出来ます。
- 露出防水としてもご使用できます。
- 品番(4)のボルト（50L）で対応可能な防水層厚さは10mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
- 防水層押えには排水用の溝がありますので、排水がスムーズに行えます。
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- dネジ部はJIS B 0203（管用テ－パねじ）に準拠しています。
- スラブ配筋にあたらないように（E寸法）を最小限に小さくしてあります。
- 各サイズごとの本体と防水層押えは共通です。
|
|
|
 |

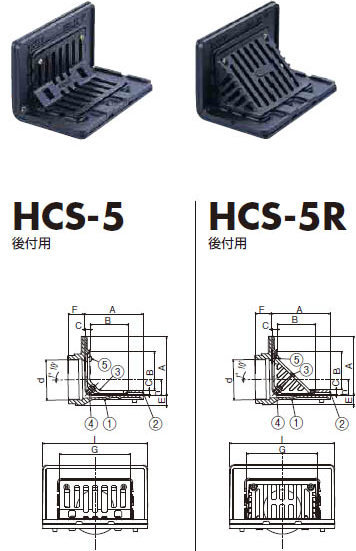

■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
防水層押え |
1 |
| 3 |
ストレーナ |
1 |
| 4 |
ボルト・ナット |
2 |
C3604 |
M8x50L |
| 5 |
止めビス |
2(4)※ |
C2700W |
M6x12L |
| 6 |
アンカーボルト |
4 |
SWRM |
ユニクロメッキ付 |
| 7 |
スリーブ |
1 |
塩ビ管 |
- |
|
| ※呼ビ径125・150 の止めビスは4 個（HCS-5） |
|
|
● 寸法表 mm ●
| 呼び径 |
ネジ径 |
本体 |
防水層押え |
ストレーナー |
| ｄ |
A |
E |
F |
Ｉ |
h |
C |
B |
G |
| 75 |
87.9 |
130 |
20 |
35 |
230 |
35.5 |
11 |
85 |
155 |
| 100 |
113.0 |
155 |
20 |
40 |
260 |
48.0 |
11 |
100 |
172 |
| 125 |
138.4 |
180 |
25 |
44 |
280 |
54.0 |
12 |
125 |
186 |
| 150 |
163.8 |
198 |
27 |
50 |
310 |
65.0 |
12 |
160 |
255 |
|
|
■コーナードレンの形式説明
|
コーナードレン |
|
HCS-5 |
|
75 |
|
|
|
↑ |
|
↑ |
|
|
|
種類 |
|
呼び径 |
|
|
|
|
● 価格表（税込） ●
| 呼び径 |
種類 |
|
HCS-5 |
HCS-5R |
| 75 |
¥7,490 |
¥7,490 |
| 100 |
¥9,680 |
¥9,680 |
| 125 |
¥15,500 |
¥15,500 |
| 150 |
¥19,970 |
¥19,970 |
|
|
| ＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 |
>> |
呼樋のページへ |
|
|
|
