04 後付け、モルタル・塗膜防水、差込式 ルーフドレン
|
|

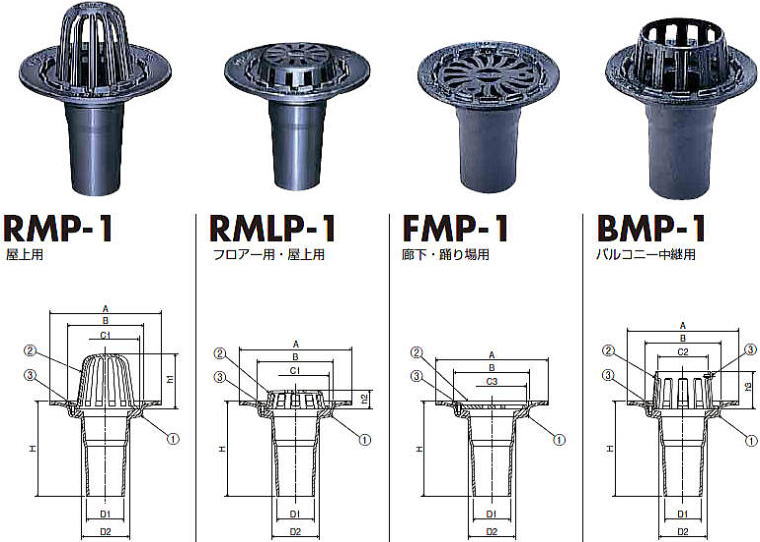

| １．一般型 ２．ＶＵ管接続用 |
|
|
| ◆ 特徴 ◆ |
- 取付け： 既設の床面等に孔を開けて後付けします。
- 防水対応： モルタル・塗膜防水対応です。
- 配管： 塩ビ管等を直接差し込んで接続します。
|
|
|
|
|
|
| ■製品情報 |
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- 各サイズごとの本体は共通です。
|
 ドレン本体と配管の接続が屋内にくる場合は、ねじ込式のドレンを選定してください。 |
|
|
 |
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
ストレーナ |
1 |
| 3 |
止めビス |
2（5）※ |
C2700W |
M6x12L |
|
| ※BMP-1の止めビスは5個 |
|
|
● 寸法表 mm ●
| 呼び径 |
本体 |
ストレーナー |
| A |
B |
D1 |
D2 |
H |
C1 |
C2 |
C3 |
h1 |
h2 |
h3 |
| 50 |
175 |
112 |
44 |
62 |
170 |
98 |
64 |
102 |
76.5 |
30 |
70 |
| 75 |
210 |
142 |
70 |
89 |
180 |
128 |
93 |
132 |
106.5 |
35 |
70 |
| 100 |
230 |
172 |
93 |
113 |
190 |
160 |
117 |
162 |
111.5 |
40 |
70 |
|
|
|
|
■ルーフドレンの形式説明
|
ルーフドレン |
|
RMP-1 |
|
50 |
|
|
|
↑ |
|
↑ |
|
|
|
種類 |
|
呼び径 |
|
|
|
|
● 価格表（税込） ●
| 呼び径 |
種類 |
| RMP-1 |
RMLP-1 |
FMP-1 |
BMP-1 |
| 50 |
¥2,450 |
¥2,290 |
¥2,290 |
¥2,290 |
| 75 |
¥3,380 |
¥3,070 |
¥3,070 |
¥3,070 |
| 100 |
¥4,160 |
¥3,750 |
¥3,750 |
¥3,750 |
|
|
| ＊ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。 |
|
|
|
| ◆ 特徴 ◆ |
- 取付け： 既設の床面等に孔を開けて後付けします。
- 防水対応： モルタル・塗膜防水対応です。
- 配管： 塩ビ管等を直接差し込んで接続します。
|
|
|
|
|
|
| ■製品情報 |
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
|

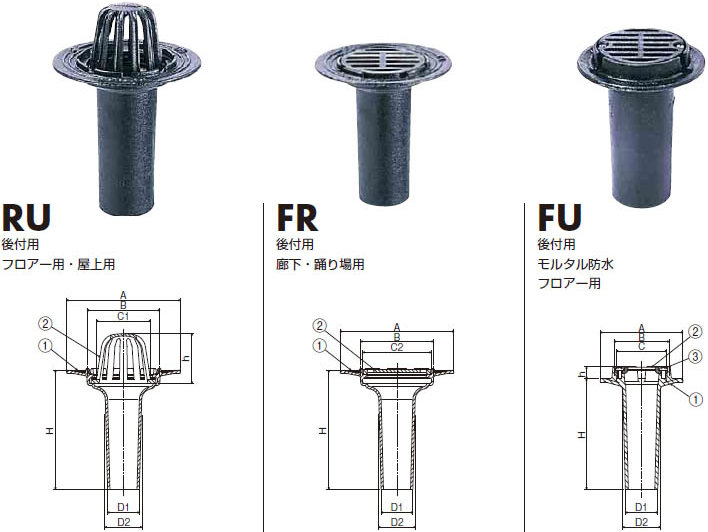

| RU、FR |
- VP管用にはRMP-1又はFMP-1をご使用ください。
- ストレーナの本体への取付はハメコミ式です。
- 各サイズごとの本体は共通です。
|
|
|
 |
■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
ストレーナ |
1 |
| 3 |
止めビス |
2 |
C2700W |
M6x12L |
|
|
● RU・FR 寸法表 mm ●
| 呼び径 |
本体 |
ストレーナー |
| A |
B |
D1 |
D2 |
H |
C1 |
C2 |
h |
| 50 |
172 |
110 |
48 |
56 |
180 |
82 |
103 |
76.5 |
| 65 |
172 |
110 |
63 |
71 |
180 |
82 |
103 |
76.5 |
| 75 |
200 |
130 |
74 |
83 |
196 |
99 |
123 |
91.5 |
|
|
● FU 寸法表 mm ●
| 呼び径 |
本体 |
ストレーナー |
| A |
B |
D1 |
D2 |
H |
h |
C |
| 50 |
125 |
81 |
49 |
57 |
167 |
18 |
74 |
|
|
|
■ルーフドレンの形式説明
|
ルーフドレン |
|
RU |
|
50 |
|
|
|
↑ |
|
↑ |
|
|
|
種類 |
|
呼び径 |
|
|
|
|
● 価格表（税込） ●
| 呼び径 |
種類 |
| ＲＵ |
ＦＲ |
ＦＵ |
| 50 |
¥1,460 |
¥1,460 |
¥1,880 |
| 65 |
¥1,560 |
¥1,560 |
- |
| 75 |
¥1,930 |
¥1,930 |
- |
|
|
| ＊ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。 |
|
|
|
