02 後付け、アスファルト・シート防水、差込式ルーフドレン
|
|
| ◆ 特徴 ◆ |
- 取付け： 既設の床面等に孔を開けて後付けします。
- 防水対応： アスファルト・シート防水対応です。
- 配管： 塩ビ管等を直接差し込んで接続します。
|
| |
| |
|
|
|
|
| ■製品情報 |
- 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
- 露出防水としてもご使用できます。
- 品番(4)のボルト（50L）で対応可能な防水層厚さは15mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
- 各サイズごとの本体は共通です。
|
 ドレン本体と配管の接続が屋内にくる場合は、ねじ込式のドレンを選定してください。 |
|
|
 |

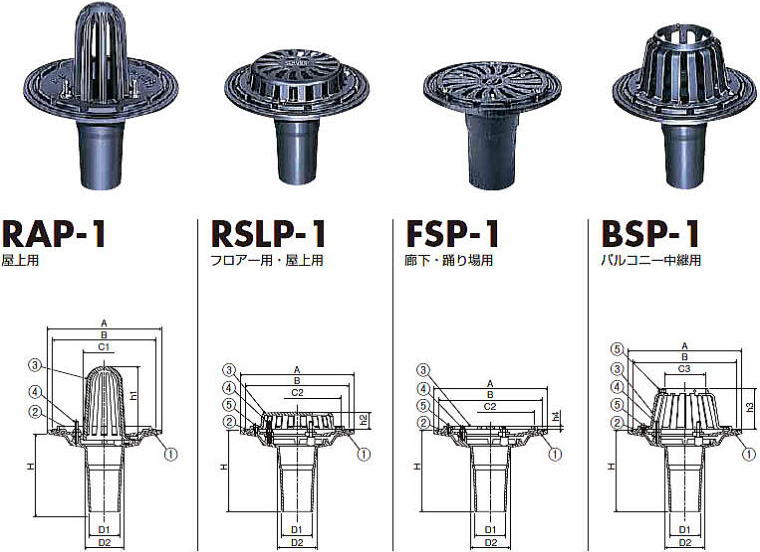

■ 部品構成表 ■
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| 1 |
本体 |
1 |
FC150 |
CSコート |
| 2 |
防水層押え |
1 |
| 3 |
ストレーナ |
1 |
| 4 |
ボルト・ナット・座金 |
3 |
C3604 |
M8x50（30）L |
| 5 |
止めビス |
3(6)※ |
C2700W |
M6x12L |
|
| ※BSP-1は止めビス6個 ※FSP-1のボルトはM8x30L |
|
|
● 寸法表 mm ●
| 呼び径 |
本体 |
防水層押え |
ストレーナー |
| A |
D1 |
D2 |
H |
B |
C1 |
C2 |
C3 |
h1 |
h2 |
h3 |
h4 |
| 50 |
220 |
43 |
62 |
176.5 |
196 |
70 |
160 |
64 |
146.5 |
39 |
90 |
8.0 |
| 65 |
240 |
59 |
77 |
174.5 |
216 |
90 |
180 |
80 |
161.5 |
39 |
95 |
8.0 |
| 75 |
260 |
69 |
89 |
186.0 |
236 |
100 |
200 |
93 |
170.0 |
40 |
100 |
8.0 |
| 100 |
280 |
92 |
113 |
196.5 |
256 |
116 |
220 |
118 |
201.5 |
40 |
110 |
8.0 |
| 125 |
305 |
117 |
137 |
195.0 |
286 |
155 |
250 |
146 |
211.5 |
44 |
120 |
9.0 |
| 150 |
335 |
138 |
160 |
193.5 |
307 |
170 |
258 |
169 |
230.0 |
48 |
125 |
9.0 |
|
|
|
|
■ルーフドレンの形式説明
|
ルーフドレン |
|
RAP‐1 |
|
50 |
|
|
|
↑ |
|
↑ |
|
|
|
種類 |
|
呼び径 |
|
|
|
|
|
|
● 価格表（税込） ●
メーカー在庫限りで販売終了
| 呼び径 |
種類 |
| RAP‐1 |
RSLP‐1 |
FSP‐1 |
BSP‐1 |
| 50 |
¥3,650 |
¥3,650 |
¥3,650 |
¥3,650 |
| 65 |
¥4,020 |
¥4,020 |
¥4,020 |
¥4,020 |
| 75 |
¥4,330 |
¥4,330 |
¥4,330 |
¥4,330 |
| 100 |
¥5,180 |
¥5,180 |
¥5,180 |
¥5,180 |
| 125 |
¥7,870 |
¥7,870 |
¥7,870 |
¥7,870 |
| 150 |
¥13,310 |
¥13,310 |
¥13,310 |
¥13,310 |
|
|
| ＊ルーフドレンご購入の際は、付属品の発注漏れにご注意ください。 |
|
|
|
