   01   後付け、アスファルト・シート防水、ねじ込式ルーフドレン
◆　特徴　◆
  1. 取付け：　既設の床面等に孔を開けて後付けします。
  2. 防水対応：　アスファルト・シート防水対応です。
  3. 配管：　一度ネジ管に接続してから樋等に接続します。
　
　
　
納まり図 062
■製品情報
  • 防水層の貼り幅が50mm以上ありますので、防水層の貼り付け作業がより確実に出来ます。
  • 鋳鉄製ルーフドレンの塗料にはエポキシ樹脂を用い、カチオン電着塗装（CHUBUスーパーコート=CSコート）を施しています。
  • dネジ部はJIS B 0203（管用テーパねじ）に準拠しています。
  • 露出防水としてもご使用できます。
  • 品番(4)のボルト（50L）で対応可能な防水層厚さは15mm程度までです。それ以上の防水層厚さの場合は別途ご相談ください。
  • 防水層押えには排水用の溝がありますので、排水がスムーズに行えます。
  • 各サイズごとの本体は共通です。
  • 仕様変更の場合下記の様に対応できます。
    1. 差込接続管の時→テーパースリーブを使用してください。
    2. 打込用の時→本体にアンカー取付（要加工）

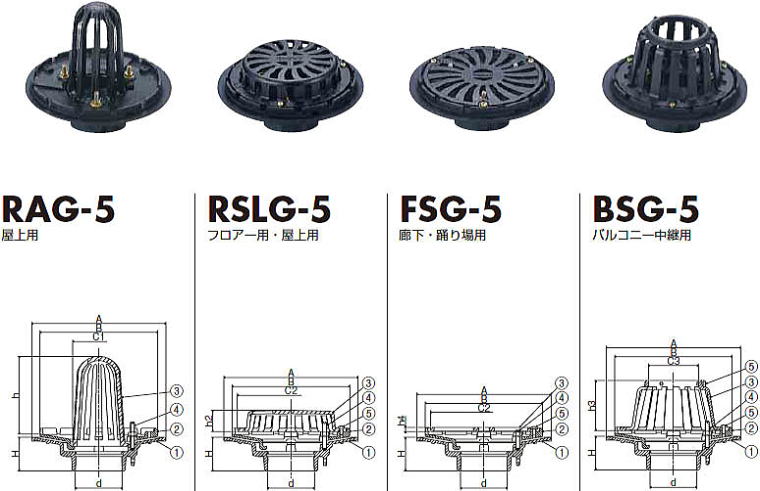

ルーフドレン RAG-5 RSLG-5 FSG-5 BSG-5
■　部品構成表　■
品番 部品名 数量 材質 備考
1 本体 1 FC150 CSコート
2 防水層押え 1
3 ストレーナ 1
4 ボルト・ナット・座金 3 C3604 M8x50（30）L
5 止めビス 3(6)※ C2700W M6x12L
※BSG-5は止めビス6個　　　　※FSG-5のボルトはM8x30L
●　寸法表 mm　●
呼び径 ネジ径 本体 防水層押え ストレーナー
ｄ A H B C1 C2 C3 h1 h2 h3 h4
50 59.6 221 60 176 70 160 64 146.5 39 90 8.0
65 75.2 241 60 196 90 180 80 161.5 39 95 8.0
75 87.9 251 65 220 100 200 93 170.0 40 100 8.0
100 113.0 267 70 245 116 220 118 201.5 40 110 8.0
125 138.4 306 80 275 155 250 146 211.5 44 120 9.0
150 163.8 335 80 285 170 258 169 230.0 48 125 9.0
■ルーフドレンの形式説明
ルーフドレン RAG-5 50
↑ ↑
種類 呼び径
●　価格表（税込）　●
呼び径 種類
RAG-5 RSLG-5 FSG-5 BSG-5
50 ¥5,150 ¥5,000 ¥5,000 ¥5,000
65 ¥6,040 ¥5,720 ¥5,720 ¥5,720
75 ¥6,090 ¥5,780 ¥5,780 ¥5,780
100 ¥8,740 ¥8,320 ¥8,320 ¥8,320
125 ¥11,600 ¥11,080 ¥11,080 ¥11,080
150 ¥13,370 ¥12,690 ¥12,690 ¥12,690
＊ルーフドレンご購入の際は、接続用ネジ管等の付属品の発注漏れにご注意ください。 >> 呼樋のページへ
