SG2R+W、SG2F+W、SG2S+W、SG2B+W、SG2P+Wは、外断熱、アスファルト・シート防水用の後付ルーフドレインです。

配管とはねじ込式の接続で、主に補修用として使用されます。

ニムラ ルーフドレインの販売

 ショップタイトル
お店からのご案内
お店からのご案内２

支払い方法 送料 出荷営業日
銀行
振込		 掛け
後払		 一部除き本州・四国 1,980円
その他別途お見積り		 通常1～4日
欠品時ご連絡

   16   後付　外断熱　アスファルト・シート防水　ルーフドレイン　ねじ込式
アスファルト・シート防水のルーフドレイン　SG2R+W、SG2F+W、SG2S+W、SG2B+W、SG2P+Wの画像と断面図
SG2R+W
屋上用		 SG2F+W
屋上・フロア用		 SG2S+W
廊下・踊り場用
SG2R+W画像 SG2F+W画像 SG2S+W画像
SG2R+W断面図 SG2F+W断面図 SG2S+W断面図
SG2B+W
中継用		 SG2P+W
雨水飛散防止		 施行例

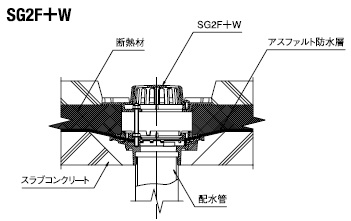

SG2B+W画像 SG2P+W画像 SG2F+W施工図

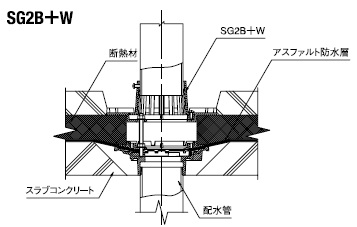

SG2B+W断面図 SG2P+W断面図 SG2B+W施工図
◆　特徴　◆
■ルーフドレインの形式説明
SG2R+W 50
↑
種類 呼び径
部品構成表
品番 品名 備考 数
1 本体 FC200
2 防水層押え FC200
3 ストレーナー FC200
4 断熱材押え FC200
5 プラマイねじ M6x12 2
6 ウチワボルト M8x30 3
7 ボルト M8x70 3
8 プラマイねじ M6x12 3
  1. 外断熱用です。断熱材の厚みが40ミリ以上の場合、ご相談ください。
  2. 既設の床面等に孔を開けて後付けします。
  3. アスファルト・シート防水対応です。
  4. 配管とはねじ込式の接続で、主に補修用として使用されます。
参照 納まり図

寸法表　　※SG2P+Wに150規格はありません
サイズ A1 d1 B1 B2 C1 D1  H1 H2 H3 H4
50(2吋) 160 59.6 104 64 147 195 55 110 40 70
65(2.5吋) 195 75.1 135 80 179 230 60 125 40
75(3吋) 195 87.8 135 93 179 230 60 125 40
100(4吋) 220 113.0 161 118 204 260 60 150 45
125(5吋) 250 138.4 191 144 234 290 65 175 45
150(6吋) 282 163.8 223 169 266 330 65 190 45 95
税込価格表
呼径 SG2R+W SG2F+W SG2S+W SG2B+W SG2P+W
50 ¥4,910 ¥4,760 ¥4,760 ¥4,760 ¥5,450
65 ¥5,400 ¥5,200 ¥5,200 ¥5,200 ¥5,940
75 ¥5,900 ¥5,700 ¥5,700 ¥5,700 ¥6,440
100 ¥7,230 ¥6,980 ¥6,980 ¥6,980 ¥7,780
125 ¥8,270 ¥7,830 ¥7,830 ¥7,830 ¥8,820
150 ¥11,880 ¥11,390 ¥11,390 ¥11,390
