MG2R、MG2F、MG2S、MG2B、MG2Pは、ねじ込式モルタル・塗膜防水のルーフドレインの後付タイプです。一度ネジ管に接続してから樋等に接続します。

ニムラ ルーフドレインの販売

 ショップタイトル
お店からのご案内
お店からのご案内２

支払い方法 送料 出荷営業日
銀行
振込		 掛け
後払		 一部除き本州・四国 1,980円
その他別途お見積り		 通常1～4日
欠品時ご連絡

   08   モルタル塗膜防水、ねじ込式後付タイプ縦型
モルタル・塗膜防水のルーフドレイン　MG2R、MG2F、MG2S、MG2B、MG2Pの画像と断面図
MG2R
屋上用		 MG2F
屋上・フロア用		 MG2S
廊下・踊り場用
MG2画像 MG2画像 MG2画像

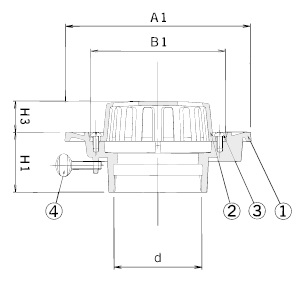

MG2R断面図 MG2F断面図 MG2S断面図
MG2B
中継用		 MG2P
雨水飛散防止		 施行例

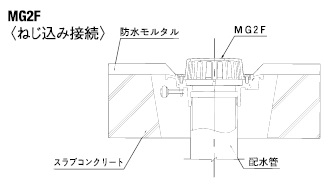

MG2B画像 MG2P画像 MG2F施工図

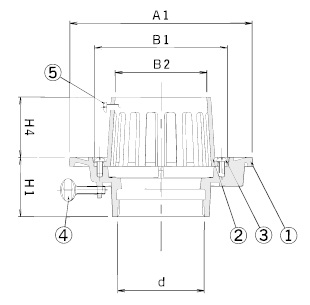

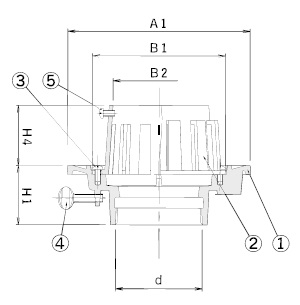

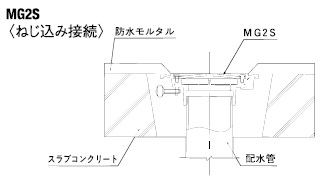

MG2B断面図 MG2P断面図 MG2S施工図
◆　特徴　◆
  1. 既設の床面等に孔を開けて後付けします。
  2. モルタル・塗膜防水対応です。
  3. 塩ビ管等を直接差し込んでしてから樋等に接続します。
参照 納まり図
部品構成表
品番 品名 備考 数
1 本体 FC200
2 ストレーナー FC200
3 プラマイねじ M6x12 2
4 ウチワボルト Ｍ8ｘ30 3
5 プラマイねじ M6x12 3
■ルーフドレインの形式説明
MG2R 50
↑
種類 呼び径
寸法表　　※MG2Pに150規格はありません
サイズ A1 d B1 B2 C1 H1 H2 H3 H4
50(2吋) 150 59.6 104 64 147 55 101 31 61
65(2.5吋) 185 75.1 135 80 179 60 116
75(3吋) 185 87.8 135 93 179 60 116
100(4吋) 210 113 161 118 204 60 141 36
125(5吋) 240 138.4 191 144 234 65 166
150(6吋) 272 163.8 223 169 266 65 181 86
税込価格表（スラブ厚70～200mm）
呼径 MG2R MG2F MG2S MG2B MG2P
50 ¥2,480 ¥2,330 ¥2,330 ¥2,330 ¥3,020
65 ¥2,680 ¥2,480 ¥2,480 ¥2,480 ¥3,220
75 ¥2,780 ¥2,580 ¥2,580 ¥2,580 ¥3,320
100 ¥3,720 ¥3,470 ¥3,470 ¥3,470 ¥4,260
125 ¥5,450 ¥5,000 ¥5,000 ¥5,000 ¥5,990
150 ¥8,770 ¥8,270 ¥8,270 ¥8,270
